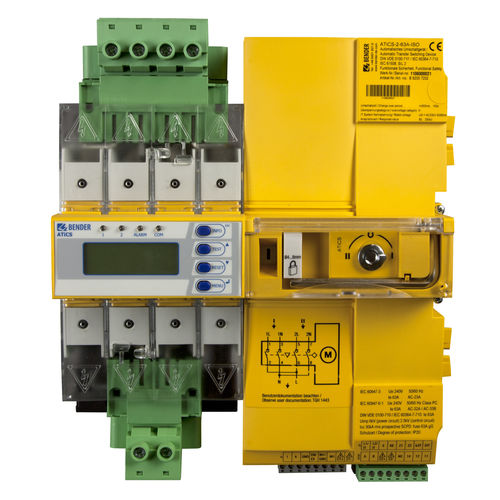

Commutatore di trasferimento automatica ATICS®-…-ISO

manualeda montare su pannelloper alimentazione di emergenza

Descrizione
I dispositivi di commutazione ATICS®-…-ISO assicurano la commutazione automatica tra due alimentazioni indipendenti e il monitoraggio dei sistemi di alimentazione non collegati a terra (sistemi IT). Sezione di potenza ed elettronica di controllo sono integrate in un unico involucro piatto e compatto, permettendo montaggio salvaspazio nel quadro elettrico e riducendo la complessità del cablaggio. Il prodotto è progettato in conformità con i requisiti di sicurezza funzionale (SIL 2).

Caratteristiche principali

• Sezionatore di carico integrato e monitoraggio del sistema IT in un unico apparato
• Progettato per alimentazioni di sicurezza con sicurezza funzionale SIL 2 (EN 61508)
• Involucro compatto per montaggio su quadro
• Connettori a spina su tutti i collegamenti e interruttore di bypass opzionale per prove e sostituzioni senza interruzione
• Comando manuale locale e bloccaggio meccanico
• Opzioni di comunicazione e parametrizzazione per supervisione e configurazione

Installazione e messa in servizio

• Design salvaspazio che facilita retrofit e nuove installazioni
• Riduzione del cablaggio e tempi di messa in servizio

Funzionamento sicuro

• Contatti del sezionatore robusti
• Bloccaggio meccanico e comando manuale locale
• Certificato secondo EN 61508 SIL 2 (TÜV SÜD)

Manutenzione senza interruzione

• Connettori a spina e interruttore di bypass opzionale consentono test e interventi senza interrompere l'alimentazione

Applicazioni

• Adatto ad ambienti critici come locali medici di gruppo 2 (sale operatorie, terapie intensive) dove la ridondanza delle alimentazioni e il monitoraggio dei sistemi IT migliorano la sicurezza operativa e la disponibilità.

Varianti
Type | Rated operational current I_e | Rated operational voltage U_e | Art. No.
ATICS-2-63A-ISO | AC 63 A | AC 240 V | B92057202
ATICS-2-63A-ISO-ES* | AC 63 A | AC 240 V | B92057206
ATICS-2-63A-ISO-400 | AC 63 A | AC 415 V | B92057204
ATICS-2-80A-ISO | AC 80 A | AC 240 V | B92057203
ATICS-2-80A-ISO-ES* | AC 80 A | AC 240 V | B92057207
ATICS-2-80A-ISO-400 | AC 80 A | AC 415 V | B92057205

Accessori opzionali
Type | Description | Art. No.
STW2 | Measuring current transformer (load current monitoring IT system), I_e: AC 50 A | B942709
STW3 | Measuring current transformer (short-circuit monitoring) for ATICS® < 100 A; I_e: AC 100 A | B98021000
SWL-100A | Measuring current transformer (load current monitoring IT system), I_e: AC 100 A | B98021002
ATICS-BP-2-63A-SET | Bypass switch set (I_e: AC 63 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057252
ATICS-BP-2-80A-SET | Bypass switch set (I_e: AC 80 A) comprising bypass switch, auxiliary contact, bridge, terminal cover, LEDs for DIN rail | B92057253
EDS151 | Insulation fault locator | B91080101
ESS3680 | Transformer 3.68 kVA, AC 400 V / 230 V | B924744
ATICS-ES | Energy storage device for ATICS-2-63A-ISO-ES and ATICS-2-80A-ISO-ES | B72057255
AN412 | Power supply unit DC 12 V for ATICS-ES energy storage device | B924150

Specifiche tecniche

• Sicurezza funzionale: SIL 2 (progettazione e certificazione secondo EN 61508)
• Certificazione: TÜV SÜD secondo EN 61508 SIL 2 e DIN VDE 0100-710
• Commutazione integrata e monitoraggio sistemi IT
• Involucro compatto per installazione su quadro
• Connettori a spina e opzione bypass per manutenzione senza interruzione
• Comando locale, bloccaggio meccanico e contatti robusti
• Correnti disponibili: 63 A e 80 A; tensioni: 240 V e 415 V
• Accessori opzionali: trasformatori di misura, kit bypass, localizzatore di guasti d'isolamento, accumulatore ATICS-ES
