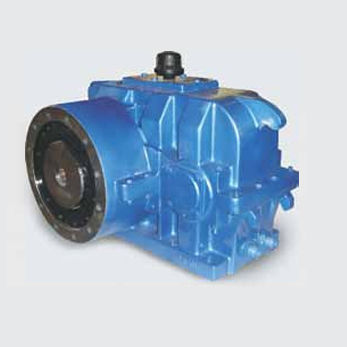

Riduttore a coppia conica SBH

a ingranaggi elicoidalicoassialeper estrusore monovite

I riduttori per estrusori ELECON Make sono il risultato di un'ampia attività di ricerca e sviluppo interna. I riduttori sono progettati per soddisfare i requisiti e le condizioni incontrate nel processo di estrusione. Per pressurizzare e plastificare il materiale di stampaggio è necessaria una coppia elevata, quindi i riduttori sono progettati di conseguenza. Il cuscinetto reggispinta a rulli sferici viene utilizzato sulla linea di uscita per assorbire l'elevata spinta assiale. I riduttori sono disponibili con albero destro. I riduttori per estrusori ELECON sono dotati di un cuscinetto reggispinta sferico allargato montato in avanti rispetto all'alloggiamento. Questo design intelligente separa i carichi esterni dalla parte dell'alloggiamento che trasmette la coppia. Abbiamo incorporato l'ultima generazione di cuscinetti che ridefinisce letteralmente i limiti di progettazione dei cuscinetti orientabili a rulli. In base alle loro funzioni, questi gruppi sono progettati in modo indipendente l'uno dall'altro. Gamma di produzione: - La serie SBH è composta da dimensioni da 110 a 315, con rapporti da 6,3 a 22,4, che sono riportati in questo catalogo. Tutti i rapporti sono di riduzione e sono definiti come rapporto tra la velocità di ingresso e la velocità di uscita. I rapporti di riduzione doppi sono esatti entro ±3%. - Cuscinetti assiali a rulli autoallineanti delle serie 293....E e 294....E. - Gli alberi cavi di uscita sono normalmente realizzati con chiavette singole, ma possono essere forniti anche con chiavette doppie o fori scanalati su richiesta specifica. - Chiavi e scanalature sugli alberi sono conformi alla norma DIN6885. - Le unità possono funzionare in entrambi i sensi di rotazione
