Essiccatore per aria compressa ad adsorbimento DRYBERG® AD

ad adsorbimentoad adsorbimento senza caloredi grande capacità

Panoramica Gli essiccatori ad adsorbimento DRYBERG® AD / AD-CT rimuovono l'umidità dall'aria compressa per proteggere impianti pneumatici e processi. Le serie coprono portate da 30 Nm³/h a 3000 Nm³/h. Le versioni a rigenerazione a freddo raggiungono punti di rugiada molto bassi (tipicamente -40 °C fino a -70 °C a seconda del modello).

Modelli principali

• DRYBERG® AD 30 - 110: essiccatori compatti ad adsorbimento per portate 30–110 Nm³/h, opzioni multiport e multivoltaggio.
• DRYBERG® AD 150 - 3000: unità industriali twin-tower per essiccazione continua (150–3000 Nm³/h e varianti intermedie).
• DRYBERG® AD - CT: versione priva di olio con colonna a carbone attivo per aria compressa senza olio (configurazioni conformi a ISO8573-1 classe 1.2.0).

Principio di funzionamento Due colonne riempite di materiale adsorbente lavorano in alternanza: una adsorbe l'umidità a pressione, mentre l'altra si rigenera a pressione ambiente utilizzando una piccola parte dell'aria compressa già asciutta espansa. Lo scambio garantisce funzionamento continuo senza perdita di pressione in uscita.

Dati tecnici - DRYBERG® AD 30 - 110 (estratto)
Tipo | Collegamento | Portata (Nm³/h) | Dimensioni A x B x C (mm) | Prefiltro | Filtro polveri | Peso (kg)
AD30 | G 1/2" | 30 | 694 x 470 x 430 | F02SW | F02DW | 20
AD40 | G 1/2" | 40 | 794 x 470 x 430 | F02SW | F02DW | 36
AD55 | G 1/2" | 55 | 894 x 470 x 430 | F03SW | F03DW | 40
AD70 | G 1/2" | 70 | 994 x 510 x 430 | F03SW | F03DW | 58
AD90 | G 3/4" | 90 | 1198 x 510 x 430 | F04SW | F04DW | 65
AD110 | G 3/4" | 110 | 1348 x 510 x 430 | F04SW | F04DW | 73

Dati tecnici - DRYBERG® AD 150 - 3000 (estratto)
Tipo | Collegamento | Portata (Nm³/h) | Portata (Nm³/min) | Dimensioni A x B x C x D (mm) | Prefiltro | Filtro polveri | Peso (kg)
AD150 | G 1" | 150 (2,5 Nm³/min) | 2,5 | 1304 x 853 x 745 x 650 | F06SW | F06DW | 174
AD210 | G 1" | 210 (3,5 Nm³/min) | 3,5 | 1543 x 853 x 745 x 650 | F06SW | F06DW | 212
AD340 | G 1 1/2" | 340 (5,7 Nm³/min) | 5,7 | 1531 x 1008 x 954 x 715 | F09SW | F09DW | 354
AD480 | G 1 1/2" | 480 (8 Nm³/min) | 8,0 | 1630 x 1008 x 954 x 715 | F09SW | F09DW | 375
AD600 | G 1 1/2" | 600 (10 Nm³/min) | 10,0 | 2090 x 1008 x 954 x 715 | F13SW | F13DW | 475
AD820 | G 2" | 820 (13,7 Nm³/min) | 13,7 | 1898 x 1173 x 1243 x 900 | F15SW | F15DW | 718
AD1000 | G 2" | 1000 (16,7 Nm³/min) | 16,7 | 2198 x 1173 x 1243 x 900 | F20SW | F20DW | 851
AD1200 | G 2" | 1200 (20 Nm³/min) | 20,0 | 2298 x 1173 x 1243 x 900 | F20SW | F20DW | 890
AD1400 | DN 80 | 1400 (23,3 Nm³/min) | 23,3 | dimensioni indicative / peso indicativo 830 kg
AD1700 | DN 80 | 1700 (28,3 Nm³/min) | 28,3 | dimensioni indicative / peso indicativo 1120 kg
AD2000 | DN 80 | 2000 (33,3 Nm³/min) | 33,3 | dimensioni indicative / peso indicativo 1290 kg
AD2500 | DN 100 | 2500 (41,7 Nm³/min) | 41,7 | dimensioni indicative / peso indicativo 1450 kg
AD3000 | DN 100 | 3000 (50 Nm³/min) | 50,0 | dimensioni indicative / peso indicativo 1750 kg

DRYBERG® AD - CT (versione senza olio) — fornito con

• Controllo e monitoraggio con funzione di scarico compressore pronta all'uso.
• Prefiltro PUREBERG® F FW / F SW a due stadi con scarico (separazione olio/particelle/gocce).
• Colonna a carbone attivo OILFREE CT (manometro incluso).
• Filtro finale PUREBERG F DW (scarico manuale).
• Indicatore test olio integrato.

Vantaggi

• Design compatto per installazione e manutenzione semplificate.
• Copertura ampia dei flussi: 30–3000 Nm³/h a seconda del modello.
• Minor costo di acquisto per le versioni a rigenerazione fredda rispetto alle rigenerazioni termiche.
• Opzione AD-CT per aria compressa priva d'olio e di elevata purezza.
• Funzionamento continuo senza perdita di pressione in uscita grazie alla commutazione delle colonne.

Caratteristiche / specifiche tecniche

• Punto di rugiada raggiungibile: tipicamente -40 °C fino a -70 °C a seconda del modello e configurazione.
• Campo di portate: 30 Nm³/h (AD30) fino a 3000 Nm³/h (AD3000).
• Architettura: twin-tower con letti adsorbenti; modelli piccoli con cartucce per manutenzione facilitata.

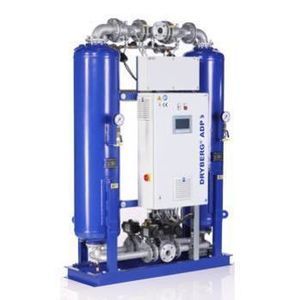

• Rigenerazione: tramite espansione di una porzione di aria compressa essiccata (adsorbimento a freddo); i modelli ADP (rigenerazione termica) utilizzano fonte di calore esterna.
• Controllo: unità di comando con display LCD (modelli AD) per gestione cicli e monitoraggio.
• Filtri: prefiltro e filtro finale a seconda del modello (F02SW ... F20DW).
• Collegamenti: filettature G o DN per le capacità maggiori.
• Opzioni: versioni multiport compatte, multivoltaggio per alcuni piccoli modelli.
• Costruzione: colonne, valvole, manometri, telai di supporto e involucri dei filtri; elementi filtranti installati secondo configurazione.
