Sensore di ossigeno elettrochimico Microx

di zirconioRS-232analogico

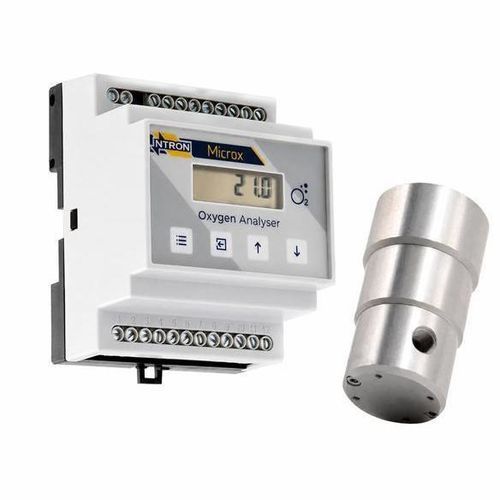

Microx Analizzatore di ossigeno
Analizzatore compatto con opzioni di sensore in zirconia ed elettrochimico
Microx è un analizzatore di ossigeno compatto disponibile con sensore in zirconia (ZR) o sensore elettrochimico. Utilizza una testa sensore remota per installazione vicino al processo o inserimento diretto e copre più intervalli di misura, da ppm a percentuali. L'unità include tre relè di allarme configurabili e un display LCD che mostra la concentrazione di O2 in tempo reale.

Applicazioni

• Generazione di gas (ossigeno e azoto)
• Guantiere e soluzioni di contenimento
• Produzione additiva
• Processi di inertizzazione/ricopertura con gas inerte
• Processi per semiconduttori
• Test e analisi di gas industriali

Caratteristiche principali

• Opzioni sensore: zirconia (ZR) o elettrochimico
• Tre relè di allarme configurabili (contatto pulito, 5 A)
• Display LCD con concentrazione O2
• Uscita analogica 4…20 mA (risoluzione 1 ppmV / 0.01 %)
• Comunicazione digitale RS232
• Design con sensore remoto per installazione vicino o in processo
• Intervalli di misura da ppmV a livelli percentuali
• Risposta rapida e lunga vita utile per l'opzione zirconia

Dati tecnici sensore (opzione Zirconia)
Intervalli di misura: 0…1.000 ppmV; 0…25 %; 0…96 %
Risoluzione di uscita (4…20 mA): 1 ppmV / 0.01 %
Limite di rilevamento: 1 ppmV (intervalli ppm) / 0.01 % (intervalli %)
Portata campione (estrattiva): 100–500 ml/min (250 ml/min ottimale); inserimento diretto: fino a 6 m/s
Intervallo di pressione: 900…1100 mBar (abs)
Tempo di risposta (T90): <15 s @ 25 °C (nell'intervallo selezionato)
Temperatura di esercizio: -25 °C…+60 °C
Umidità: 0–95 % UR non condensante
Vita stimata del sensore: fino a 5 anni (dipende dall'applicazione)
Intervallo di calibrazione: 12 mesi (dipende dall'applicazione)

Analizzatore — Dati elettrici
Display: LCD
Segnale di uscita: 4…20 mA
Comunicazioni digitali: RS232
Uscite relè: tre relè configurabili, contatto pulito (5 A)
Interfaccia elettrica: morsettiera a 12 poli
Alimentazione: 85–230 V AC (50–60 Hz) o 24 V DC
Consumo max.: 6 W
Grado di protezione (dipende dal montaggio): Barra DIN IP20 / Pannello IP40 / Parete IP65
Materiale involucro: ABS
Montaggio: barra DIN (M36), pannello, parete

Specifiche tecniche

• Modello / famiglia: Microx
• Codice prodotto (SKU): SW10154
• Marca: Ntron
• Peso: 1 kg
• Intervalli di misura: 1 ppmV — 1000 ppmV; 0…25 %; 0…96 %
• Risoluzione di uscita: 1 ppmV / 0.01 % (4…20 mA)
• Limite di rilevamento: 1 ppmV / 0.01 %
• Portata consigliata (estrattiva): 100–500 ml/min (250 ml/min ottimale)
• Tempo di risposta (T90): <15 s @ 25 °C
• Alimentazione: 85–230 V AC o 24 V DC
• Uscite relè: 3 relè configurabili (contatto pulito, 5 A)
• Comunicazioni: RS232
• Grado di protezione: IP20 / IP40 / IP65 (dipende dal montaggio)
• Involucro: ABS
• Opzioni di montaggio: barra DIN, pannello, parete
• Intervallo di calibrazione: 12 mesi (dipende dall'applicazione)
