Trasmettitore di punto di rugiada 4-20 mA METPOINT®️ DPM SD23

RS-4854 cavicon misura di temperatura

Informazioni generali

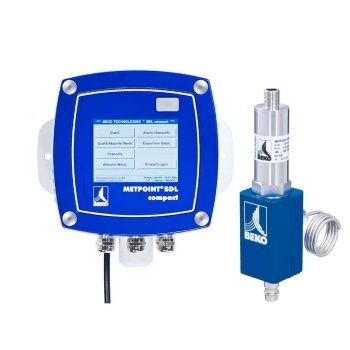

• Kit composto dal trasmettitore di punto di rugiada METPOINT®️ DPM SD23 e dal registratore di dati METPOINT®️ BDL compact.
• Include: camera di misura MK‑Basic‑PN16 con innesto a spina NW 7.2 per collegamento rapido, pre‑parametrizzata e pronta al montaggio, cavo di collegamento 5 m.

METPOINT®️ DPM: Funzionalità principali

• Trasmettitore METPOINT®️ DPM SD23: misura precisa e affidabile del punto di rugiada a pressione, della temperatura e dell'umidità relativa (fino a −60 °Ctd).
• Registratore METPOINT®️ BDL compact: registrazione e visualizzazione immediata dei valori misurati, allarmi e valutazione statistica per garanzia qualità e gestione energetica.
• Monitoraggio continuo dei punti critici dell'aria compressa per rilevare condensazione, vapore acqueo, perdite e ottimizzare l'efficienza del sistema.
• Interfacce e ingressi: uscite analogiche e digitali (4...20 mA, RS485), due ingressi sensore integrati; due ingressi aggiuntivi (digitali/analogici) disponibili opzionalmente.
• Opzioni di registrazione: registratore opzionale (la scheda prodotto indica memoria 2 GB; alcune versioni fino a 4 GB secondo configurazione).

Tabella tecnica (estratti)
Campo di misura: –60 ... +30 °Ctd
Max. sovrapressione ammessa di esercizio: 50 bar [g]
Scarto massimo di misura: ±4 K per -60 ... -50 °Ctd; ±3 K per -50 ... -30 °Ctd; ±2 K per -30 ... -10 °Ctd; ±1 K per -10 ... +30 °Ctd
Tempo di risposta t95: < 10 s (da secco a umido); < 40 s (da umido a secco)
Alimentazione: 14 ... 30 VDC
Carico (resistenza di carico): RL = max. 416 Ω a 24 V DC
Uscite: 4 ... 20 mA, analogico, 4 fili; RS485, uscita digitale, 4 fili
Temperatura del mezzo di processo: -30 °C ... +70 °C
Temperatura ambiente di esercizio: -25 °C ... +60 °C
Temperatura di stoccaggio/trasporto: -40 °C ... +85 °C
Umidità ambiente: 0 ... 95 %, senza condensazione

Vantaggi e applicazioni

• Garantisce aria compressa asciutta e conforme in continuità per settori sensibili (alimentare, farmaceutico, produzione, ecc.).
• Fornisce dati per decisioni di risparmio energetico e operativo tramite cronologia e allarmi in tempo reale.
• Adatto per monitoraggio stazionario e integrazione in sistemi di gestione (possibilità di allarme e trasmissione a sistemi superiori).

Caratteristiche / specifiche tecniche

• Modello: METPOINT®️ DPM SD23 (trasmettitore) con METPOINT®️ BDL compact (registratore)
• Riferimento prodotto (Ref.): 4031322
• Peso: 7.5 kg
• Campo misura punto di rugiada: –60 ... +30 °Ctd
• Pressione massima di esercizio: 50 bar (g)
• Precisione (scarto max.) per campo: ±4 K / ±3 K / ±2 K / ±1 K (a seconda del campo)
• Tempo di risposta t95: < 10 s (secco → umido), < 40 s (umido → secco)
• Alimentazione: 14 ... 30 V DC
• Uscite: 4...20 mA (analogico, 4 fili) e RS485 (digitale, 4 fili)
• Temperatura processo: -30 °C ... +70 °C
• Temperatura ambiente di esercizio: -25 °C ... +60 °C
• Temperatura stoccaggio/trasporto: -40 °C ... +85 °C
• Umidità ambiente ammessa: 0 ... 95 % (senza condensazione)
• Camera di misura fornita: MK‑Basic‑PN16 con raccordo rapido NW 7.2
• Cavo di collegamento fornito: 5 m
• Ingressi: 2 ingressi sensore integrati; 2 ingressi aggiuntivi opzionali (digitali/analogici)
• Registratore dati: opzionale (memoria indicata 2 GB; alcune versioni fino a 4 GB secondo configurazione)
