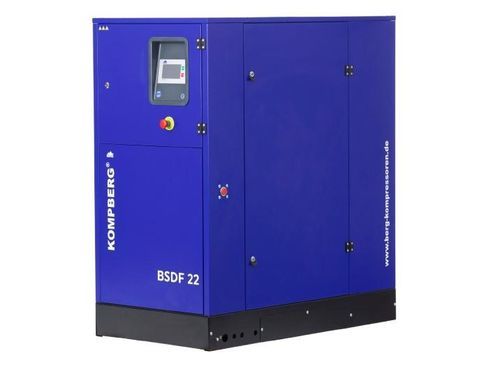

Compressore a vite KOMPBERG® BSDF22

d'ariacon motore elettricoindustriale

Panoramica del prodotto
Compressore a vite KOMPBERG® BSDF22 — compressore a trasmissione diretta 22 kW per applicazioni industriali di aria compressa. Il BERG Master Controller (RC / RC-S) è disponibile come opzione per il controllo di gruppo, duplicazione del pannello operatore su PC/dispositivo mobile e monitoraggio remoto.

BERG Master Controller (RC / RC-S) — funzioni principali

• Controllo del sistema di avvio/arresto dei compressori installati in una rete di aria compressa
• Monitoraggio e mantenimento della corretta pressione di sistema
• Distribuzione ottimale del carico tra compressori
• Selezione del compressore leader
• Impostazione delle soglie di avvio/arresto pressione e inserimento dei parametri di regolazione
• Raccolta e elaborazione delle informazioni del sistema supervisionato e segnalazione (RC-S)
• Monitoraggio remoto tramite interfaccia web e Modbus TCP (Modbus RTU via RS485 opzionale) (RC-S)

Modalità di controllo del gruppo
Il controllo del gruppo può funzionare in modalità Sequenza o Cascata. Il controllo sequenziale è consigliato per compressori di dimensioni comparabili per bilanciare i tempi di esercizio. Il controllo a cascata è pensato per macchine di dimensioni differenti in cui una unità lavora continuamente e le altre intervengono nei picchi di richiesta.

Disponibilità
Tempi di consegna: circa 6–7 settimane.

Dati tecnici (estratto)
Compressore a vite: BSDF 22
Pressione di lavoro [bar] — opzioni: 7,5 / 10 / 13
Portata [m3/min] a 7,5 bar: 0,9 – 3,7
Portata [m3/min] a 10 bar: 0,9 – 3,1
Dimensioni (LxPxA) [mm]: 720 x 1300 x 1460
Collegamento aria compressa: G 3/4
Peso: 520 kg (tabella tecnica); 570 kg (metadato dichiarato)
Temperatura ambiente [°C]: +5 a +40
Aria di raffreddamento richiesta [m³/h]: 3500
Temperatura aria di mandata: circa +10 °C rispetto all'ambiente
Livello sonoro L [dB(A)]: 70
Tipo di trasmissione: azionamento diretto (1:1)
Potenza nominale motore [kW]: 22
Classe di efficienza motore: IE3
Protezione motore: IP 55
Tensione di alimentazione [V]: 400/3/50
Sezione consigliata cavo alimentazione [mm²]: 3x16 + PE
Fusibile protezione [A]: 63

Documentazione inclusa / correlata

• Scheda tecnica Compressore a vite KOMPBERG® BSDF22
• Elenco ricambi e kit manutenzione KOMPBERG® BSDF22
• Manuale di uso e manutenzione compressori a vite (serie KOMPBERG)
• Dati tecnici 22 kW (PDF tecnico BSDF)

Caratteristiche / specifiche tecniche

• Modello: KOMPBERG® BSDF22
• Potenza nominale motore: 22 kW
• Classe di efficienza motore: IE3
• Tensione / fasi / frequenza: 400 V / 3 / 50 Hz
• Trasmissione: azionamento diretto
• Temperatura ambiente di esercizio: +5 °C a +40 °C
• Aria di raffreddamento richiesta: 3500 m³/h
• Temperatura mandata aria compressa: circa +10 °C rispetto all'ambiente
• Livello sonoro: 70 dB(A)
• Collegamento aria compressa: G 3/4
• Dimensioni (L x P x A): 720 x 1300 x 1460 mm
• Peso: 520 kg (tabella tecnica); 570 kg (dichiarato)
• Opzioni pressione: 7,5 / 10 / 13 bar
• Intervalli di portata: 7,5 bar: 0,9–3,7 m3/min; 10 bar: 0,9–3,1 m3/min
• Cavo consigliato: 3x16 + PE; fusibile: 63 A
