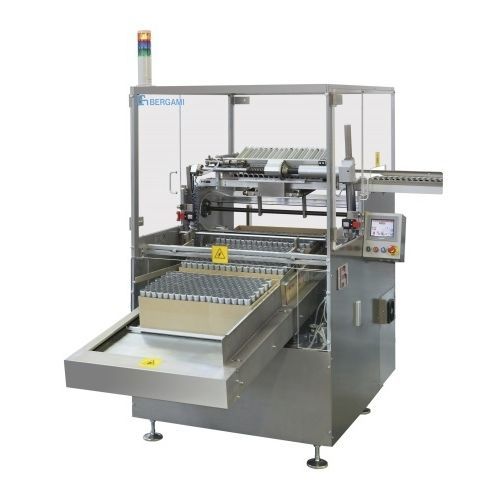

Sistema di scarico di riempimento CT

automatico

Le scatole caricate con i tubi vuoti, con le estremità aperte rivolte verso l'alto, vengono posizionate manualmente sul trasportatore e spinte nella posizione di prelievo dei tubi da alette di comando montate sulla catena del trasportatore. Non appena i tubi si trovano nella posizione appropriata, i mandrini di un rastrello di prelievo si immergono nelle estremità aperte dei tubi. La prima fila di tubi viene sollevata dalla scatola, ruotata attraverso il trasportatore di alimentazione dei tubi e spogliata sul trasportatore da un rastrello spogliatore da cui i tubi vengono infine trasportati alla macchina di riempimento dei tubi. La scatola dei tubi viene svuotata fila per fila. L'impostazione della macchina per un diverso formato di tubo è molto semplice: si seleziona un programma diverso sull'HMI della macchina e si impostano i nuovi valori sui contatori digitali. I rastrelli per il prelievo e la rimozione dei tubi vengono sostituiti per adattarli al nuovo diametro del tubo. La macchina è ora pronta per la nuova dimensione del tubo. La serie di macchine per l'alimentazione dei tubi CT è dotata di un proprio azionamento e può essere configurata e utilizzata come unità indipendente senza la macchina di riempimento dei tubi. Specifiche tecniche - Diametro del tubo (mm) 12,7 - 60 - Lunghezza totale del tubo (mm) 75 - 250 - Dimensioni massime della cassa (mm) 650x450x260 - Produzione (tubi/minuto) 300
