Set di punte di avvitamento torx 4-970

con impronta a croce Phillipsper vite a testa esagonale cavaper viti a taglio

Panoramica del prodotto

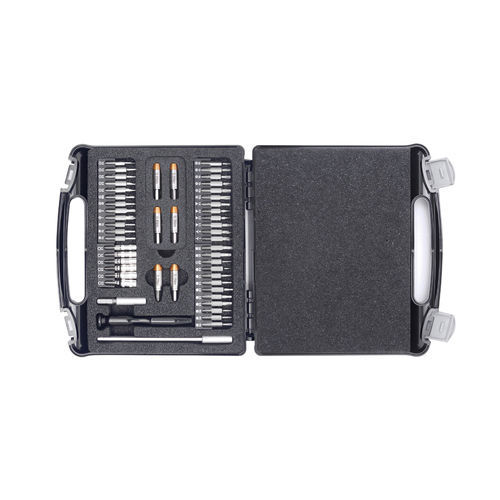

Il set 4-970 unisce cinque adattatori di coppia preregolati (0,1–0,6 Nm) a un completo assortimento di 42 punte C4 e accessori, forniti in una valigetta in plastica con inserto in schiuma per conservazione e trasporto sicuri. Gli adattatori segnalano con un clic udibile il raggiungimento della coppia preregolata per evitare il serraggio eccessivo; sono pensati principalmente per uso manuale e possono essere impiegati con utensili elettrici a una velocità massima di 100 giri/min con limitata ripetizione dei clic.

Caratteristiche principali

• Coppie preregolate incluse; tolleranza ±10% (certificato di fabbrica su richiesta)
• Adattatore Ø 8 mm, lunghezza 22 mm (senza gambo); velocità max. con utensile elettrico: 100 giri/min
• Attacco: gambo esagonale 4,0 mm, porta-punta magnetico 4,0 mm
• Materiale: acciaio inossidabile e acciaio da utensili di alta qualità
• Prolunga in alluminio con presa per punta 4 mm
• Impugnatura ESD (dissipativa, 10^6 a 10^9 ohm)
• Fornito in valigetta di plastica con inserto in schiuma
• Dimensioni valigetta: 175 x 160 x 45 mm; Peso: 427 g

Ambito di impiego

Trasforma una punta 4 mm C4 e un portapunte in uno strumento di coppia preciso. Il clic udibile indica il raggiungimento della coppia preregolata e impedisce il serraggio eccessivo. Durante lo svitamento non si verifica lo sblocco della coppia (albero interno bloccato) — non è necessario alcun attrezzo aggiuntivo per lo svitamento (coppia di svitamento circa 30% maggiore). Principalmente adatto per l'uso manuale; se usato con utensili elettrici, si raccomanda una velocità massima di 100 giri/min con ripetizione minima dei clic.

Descrizione tecnica

Gli adattatori sono testati secondo DIN EN ISO 6789 (utensili di avvitamento dinamometrico azionati a mano) e mantengono una tolleranza di ±10% per almeno 20.000 clic. Il valore di coppia deve essere verificato periodicamente dall'operatore con uno strumento di misura della coppia. L'adattatore funziona bloccando il cricchetto nella boccola; il sistema brevettato è costituito da un albero cavo, un albero interno e un cilindro di smorzamento. Quando la coppia applicata supera il valore preregolato, l'albero interno diventa inattivo e la tensione continua sulla vite non aumenta più.

Contenuto

• 4-971 adattatore di coppia 0,1 Nm per punte 4 mm
• 4-972 adattatore di coppia 0,2 Nm per punte 4 mm
• 4-973 adattatore di coppia 0,3 Nm per punte 4 mm
• 4-974 adattatore di coppia 0,4 Nm per punte 4 mm
• 4-975 adattatore di coppia 0,5 Nm per punte 4 mm
• 4-976 adattatore di coppia 0,6 Nm per punte 4 mm
• 6-340-3 set punte C4 42 pz (slotted 1.0–3.0; PH000–PH1; Torx T3–T15; Hex 0.9–3.0; Chiave 2.5–5.0; Triangolo; Quadrato S0–S1; Pentalobe P2/P5/P6; Espulsione SIM; Tri-Point 0–1)
• 6-340-2 prolunga per punte esagonali 4 mm (5/32")
• 6-340-1 porta-punta ESD dissipativo per punte esagonali 4 mm (5/32")
• 4-564 adattatore punte 1/4" a punte 4 mm, lunghezza 42,5 mm

Specifiche tecniche

• Articolo / modello: 4-970
• Adattatori di coppia: 0,1 — 0,6 Nm (cinque valori preregolati)
• Tolleranza: ±10% (certificato di fabbrica su richiesta)
• Norme: testato secondo DIN EN ISO 6789 (utensili di avvitamento dinamometrico manuali)
• Durata: tolleranza mantenuta per almeno 20.000 clic (si consiglia verifica periodica)
• Dimensioni adattatore: Ø 8 mm, lunghezza 22 mm (senza gambo)
• Attacco / porta: gambo esagonale 4,0 mm, porta-punta magnetico 4,0 mm
• Prolunga: alluminio con presa per punta 4 mm
• Materiali: acciaio inossidabile e acciaio da utensili di alta qualità
• Impugnatura: ESD dissipativa (10^6 — 10^9 ohm)
• Valigetta: valigetta plastica con inserto in schiuma
• Dimensioni (valigetta): 175 x 160 x 45 mm
• Peso (set): 427 g
• Raccomandazione per utensili elettrici: velocità max. 100 giri/min (ripetizione minima dei clic)
• Funzione: adattatori non sovravvitabili; durante lo svitamento nessuno sblocco del valore di coppia (coppia di svitamento aumentata)
