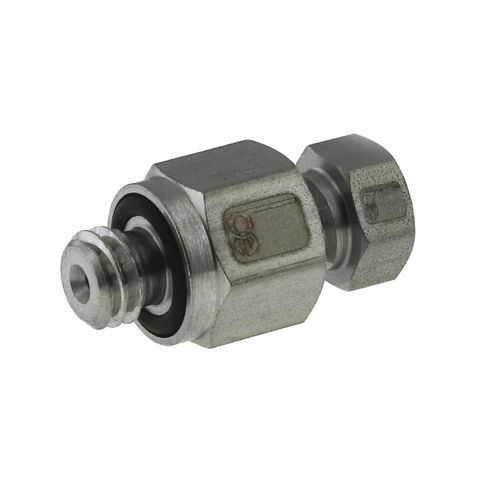

Raccordo a compressione miniaturizzato con filettatura esterna 10-32, per tubi rigidi in plastica o metallo da 1/16″ OD. Ha un corpo esagonale da 5/16". Il modello con foro passante da 0,067" è progettato per consentire il passaggio di tubi o di una termocoppia da 1/16" di diametro attraverso il raccordo.
Pressione massima nominale: Le configurazioni con foro passante da 0,067" sono classificate a 1.000 psig in ottone nichelato e a 3.000 psig in acciaio inox, se utilizzate con tubi metallici ad alta pressione. La configurazione con foro passante da 0,032" è classificata a 8.000 psig se utilizzata con tubi ad alta pressione. Quando si utilizzano tubi in plastica rigida, la pressione di scoppio del tubo è in genere il fattore limitante.
Caratteristiche
I raccordi a compressione Beswick consentono di operare a pressioni e temperature elevate mantenendo un ingombro ridotto.
Le ghiere Beswick garantiscono una connessione del tubo a tenuta stagna, mentre l'O-ring integrato assicura una tenuta affidabile per i raccordi con filettatura maschio.
Facile da installare senza attrezzi speciali.
Nota: le configurazioni "-ENP" sono fornite con corpo e vite in ottone nichelato elettrolitico. Le ghiere sono fornite in ottone.
---
