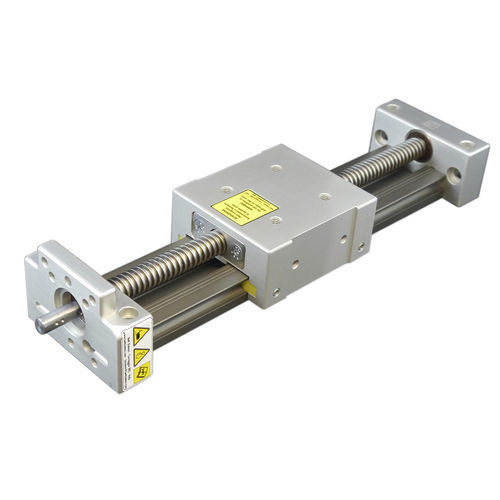

Tavola di guida lineare M1P series

a vite trapeziamanualeazionata a motore

Impiego: regolazione e posizionamento preciso di unità nel cambio formato prodotto, ad azionamento manuale o motorizzabile. Le dimensioni compatte e la lunghezza personalizzabile rendono questa tavola lineare idonea quando sono richieste rigidità e ingombri ridotti, adatta ad ambienti polverosi e con sporcizia, silenziosa ed economica. Stato di fornitura profilo in alluminio anodizzato color bronzo; n.2 testate in alluminio anodizzato argento; n.4 tappi coprivite in polietilene; n.4 viti di fissaggio UNI5939 M6x50 in acciaio zincato; n.1 carrello in alluminio anodizzato argento con n.2 pattini in poliammide e magneti per sensori di finecorsa; n.1 vite con filettatura trapezia in acciaio inox AISI 304; chiocciola in tecnopolimero; restante viteria in acciaio zincato. Caratteristiche: vite senza fine Tr16 passo 4 (1 giro = 4 mm lineari). Precisione di posizionamento: ±0,3 mm/300mm* Gioco assiale carrello: 0,15 mm Funzionamento: STEP BY STEP(NOfunzionamento in continuo). Max. 120 giri/min; tempo max: 1 min; rapporto lavoro/ sosta=1/10 (max 10%). la PRECISIONE indicata è teorica. La precisione effettiva dipende dalle reali condizioni di utilizzo e deve tenere conto delle precisioni relative alla catena cinematica costituita dal volantino / dalla manovella / dal kit contagiri o dagli eventuali giunti di connessione e dalle prestazioni del sistema di controllo della posizione (encoder, ecc).
