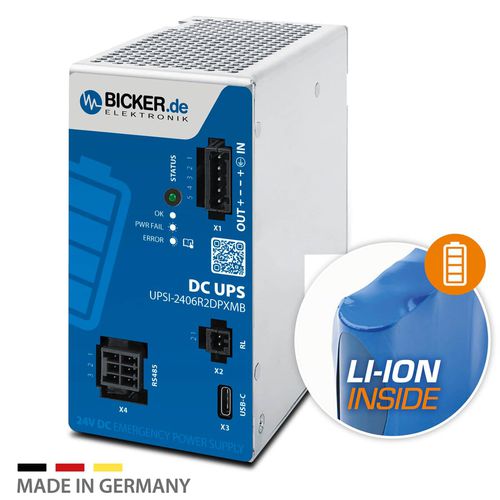

UPS 24 V UPSI-2406R2DP1MB

24 VDCDCLi-ion

Panoramica
L'UPSI-2406R2DP1MB è un UPS DC controllato da µC per montaggio su guida DIN. Fornisce alimentazione di backup 24 V DC compatta e affidabile con accumulo energetico Li‑Ion integrato e interfacce per integrazione di sistema (USB‑C, RS485 Modbus). Progettato per controllo e automazione industriale per proteggere da interruzioni, cali di tensione e flicker.

Punti chiave

• Pacco batteria al litio integrato con certificazione di sicurezza IEC 62133‑2
• Interfacce frontali USB‑C e RS485 (Modbus) per monitoraggio e controllo
• Power sharing intelligente per bilanciare energia tra carico e caricabatterie
• Tensione di uscita regolata in modalità backup per stabilizzare le apparecchiature
• Rilevamento carico minimo e Smart Battery Lock per evitare scariche parassite
• Timer power‑fail e contatto relè a contatti puliti per segnalazione esterna
• Plug & Play: riconosciuto come UPS dai sistemi operativi; funzionalità estese tramite UPScom
• Spegnimento e riavvio automatico per IPC connessi
• Omologazioni: IEC/EN/UL 61010‑1 / -2‑201

Descrizione
L'UPS DC controllato da µC sfrutta la tecnologia UPSI consolidata e l'accumulo Li‑Ion integrato per offrire una soluzione di backup compatta e ad alta densità per carichi DC. Rispetto alle batterie al piombo, il Li‑Ion garantisce maggiore densità energetica, più cicli di carica e vita utile superiore. L'elettronica di potenza ottimizzata assicura alimentazione stabile e riduce il rischio di fermi e perdita di dati. Funzione di riavvio automatico al ritorno dell'alimentazione.

Immunità a surge & burst e funzioni di protezione
Il prodotto soddisfa i criteri di prova EN 61000‑4‑4 (burst) e EN 61000‑4‑5 (surge) (vedi documentazione per i livelli esatti). Le protezioni integrate includono protezione da inversione di polarità, cortocircuito e sovracorrente per massimizzare la sicurezza operativa e la durata dei dispositivi collegati.

Software di gestione UPS
Il software UPScom offre un'interfaccia WEB (WASM) per monitoraggio in tempo reale (stato di carica), configurazione (sensore di carico mA, ritardo di spegnimento, tempo massimo di backup, carica minima prima dell'avvio) e spegnimenti/riavvii controllati. Supporto cross‑platform per browser moderni su x86 e molti sistemi ARM‑64.

Proprietà del prodotto
Tensione di uscita: 24 V DC
Corrente massima di uscita (raffreddamento per convezione): 4 A
Potenza di uscita: 96 W
Tipo di ingresso: DC
Montaggio: guida DIN
Supporto di accumulo UPS: Li‑Ion integrato (IEC 62133‑2)

Caratteristiche / specifiche tecniche

• Modello: UPSI-2406R2DP1MB
• Tensione di uscita: 24 V DC
• Corrente massima di uscita (convezione): 4 A
• Potenza di uscita: 96 W
• Ingresso: DC
• Montaggio: guida DIN
• Accumulo energetico: batteria Li‑Ion integrata
• Capacità batteria (esempio famiglia): 37 Wh (variante dipendente)
• Interfacce: USB‑C, RS485 (Modbus)
• Funzioni: power sharing, rilevamento carico minimo, uscita regolata in backup, timer power‑fail, contatto relè, spegnimento & riavvio
• Software: UPScom (Web‑UI, cross‑platform)
• Sicurezza / omologazioni: IEC/EN/UL 61010‑1 / -2‑201; IEC 62133‑2 (batteria)
• Campo di temperatura operativo: 0…+50 °C
• Immunità surge/burst: EN 61000‑4‑4 / EN 61000‑4‑5 (vedi docs)
• Plug & Play: riconosciuto come UPS dai sistemi operativi
• GTIN/EAN: 4251877653936
• Numero WEEE: DE18400369
