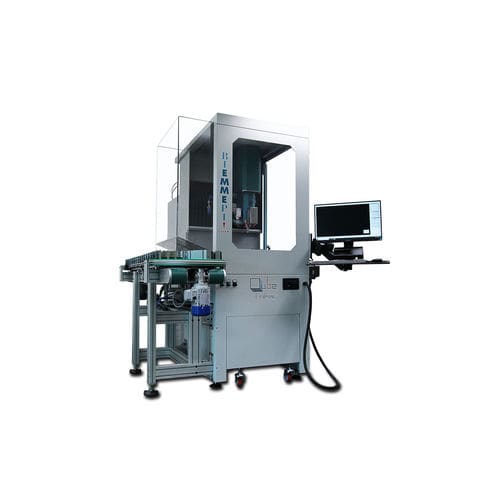

Centro di lavoro CNC 5 assi QUBE FRAMES

verticale20 utensilicompatto

FRAMES è il centro a 5 assi ad alta produttività della gamma QUBE per la lavorazione di frontali in acetato e leghe leggere. Come tutte le macchine della famiglia QUBE, anch’essa ne eredita la caratteristica fondamentale: ciascun asse ha una corsa di 300mm, in modo da formare un’area di lavoro pari a un cubo di 300mm di lato. QUBE FRAMES è stata sviluppata con l’obiettivo di creare un centro di lavoro a 5 assi per la produzione di frontali che fosse compatto, semplice da attrezzare ma al tempo stesso veloce, in modo da garantire tempi di lavorazione ridotti. La macchina è dotata di cambio utensile automatico, con magazzino di 20 utensili. La velocità massima degli assi lineari è di 50.000 mm/min, mentre la velocità massima degli assi rotativi è di 30.000 gradi/min. QUBE FRAMES è provvista di un sistema automatico di carico e scarico del pezzo. Il magazzino è dotato di nastro trasportatore con una singola zona di sosta, e ha una capacità massima di 200 listelli. La macchina è dotata di un rivoluzionario sistema di posizionamento del pezzo, tramite il quale è possibile realizzare diversi modelli di frontale senza dover riprogrammare i cicli di carico e di transizione del listello o fare aggiustamenti meccanici, in quanto il posizionamento per la lavorazione degli interni e per quello degli esterni vengono gestiti automaticamente dalla morsa autocentrante automatica. Un'altra caratteristica speciale di QUBE FRAMES è la possibilità di stampare il naso direttamente in macchina. La macchina è inoltre attrezzata con una pinza rotante, la quale consente di ruotare il pezzo durante il ciclo di lavoro, in modo da eseguire lavorazioni su entrambe le facce del frontale.
