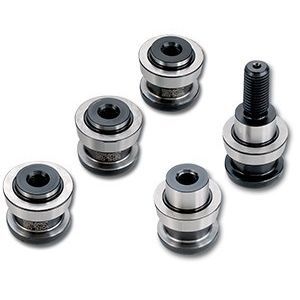

Manopola filettata System 40

cilindricaarrotondata

Le manopole di serraggio UNILOCK possono essere fissate alle attrezzature o direttamente ai pezzi. Le nostre manopole standard possono essere montate in un foro cieco dal basso o tirate dall'alto. Le manopole di serraggio standard accettano i seguenti elementi: Opzione 1 - Bullone passante - Il bullone viene inserito oltre la manopola di serraggio e filettato nel pezzo o nell'attrezzatura. Opzione 2 - Vite di fermo - La vite di fermo viene bloccata tra la manopola e il pezzo o l'attrezzatura. (Nota: questa opzione non è consigliata per le manopole di tipo "B", poiché non è possibile controllare la temporizzazione) Opzione 3 - Bloccaggio dall'alto - Il bullone passa attraverso il pezzo o il dispositivo e tira la manopola in posizione. Le manopole di bloccaggio standard sono dotate di una boccola di posizionamento metrica di Ø 25 mm e rettificata per un adattamento di h6. L'altezza di questo raccordo è di 5 mm. Le misure complessive della manopola di serraggio sono Ø 40 per 40 mm di altezza. La manopola SBA è rettificata per adattarsi al cono centrale rettificato del mandrino. Questo accoppiamento stabilisce la posizione della linea centrale. Questa posizione si ripete con una precisione migliore di +/- .0002". Orientamento della manopola SBALa manopola SBB è rettificata come un perno di diamante e orienta il lavoro rispetto alla linea centrale della manopola SBA. Orientamento della manopola SBALa manopola SBC è rettificata sottodimensionata. Porterà la parte inferiore del pezzo o dell'attrezzatura sulla parte superiore del mandrino Unilock.
