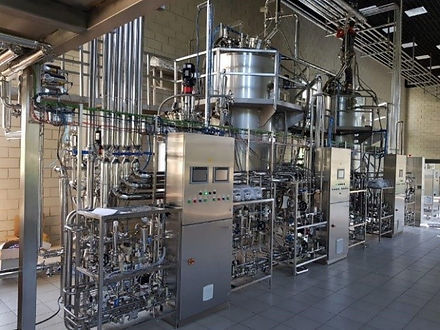

Lo skid tecnologico è utilizzato per trasformare recipienti nuovi e usati in acciaio inossidabile in bioreattori.
Questo skid è facile da collegare al vostro recipiente del bioreattore.
Il sistema include
tubature,
valvole
filtri
sensori
armadio di controllo per garantire processi di sterilizzazione e fermentazione completamente automatizzati
Questo prodotto è destinato ai produttori di recipienti in acciaio inossidabile e agli utenti che hanno bisogno di aggiornare le loro attrezzature di fermentazione, perché l'acciaio inossidabile ha una vita utile molto più lunga delle parti di automazione
Lo skid tecnologico è collegato all'armadio di controllo che assicura i seguenti processi completamente automatizzati:
Test di mantenimento della pressione
Sterilizzazione dei filtri
Sterilizzazione dei recipienti con filtri
Fermentazione
Mantenimento della temperatura
Soffio del filtro
L'armadio di controllo è in acciaio inossidabile (RITTAL, Germania) e comprende i seguenti elementi:
PLC Siemens Simatic serie S7-1500;
Display touch screen (9,7");
Trasmettitori di segnali di sensori di pH e pO2;
Avviatori magnetici e un altro elemento automatico e di comunicazione;
Gruppo di continuità (UPS);
Alimentazione 24 V;
Moduli per la comunicazione tramite reti di Ethernet e Profinet.
Pulsante di arresto di emergenza
Nella versione base vengono controllati i seguenti parametri
Temperatura;
рН;
рО2, secondo il principio del controllo in cascata;
Velocità di rotazione dell'agitatore;
Controllo del flusso di massa (aria, ossigeno)
Schiuma;
Dispersione e raccolta (controllo manuale);
Alimentazione del substrato secondo i profili regolati.
Il PLC può essere collegato alla rete di Profinet ed Ethernet per la comunicazione con altri dispositivi (bioreattori, CIP/SIP, SCADA ecc.). Collegamento Profibus a LAN o WAN. Protocollo MODBUS via TCI/IP
---
