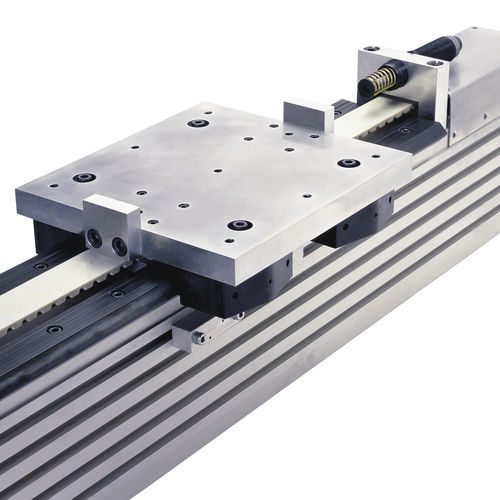

Unità lineare elettrica HDLS series
a cinghiaa forte carico

unità lineare elettrica
unità lineare elettrica
unità lineare elettrica
unità lineare elettrica
unità lineare elettrica
unità lineare elettrica
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Azionamento
elettrica
Tipo
a cinghia
Altre caratteristiche
a forte carico
Corsa

50 mm
(1,969 in)

Forza

Max.: 28.000 N

Min.: 3.100 N

Descrizione

HDLS utilizza guide di scorrimento per carichi pesanti e le aziona con un nastro della serie AT. Sono disponibili versioni strette e larghe. L'unità stretta è più alta di quella larga e quindi più rigida. L'unità larga è più adatta per applicazioni con carichi momentanei elevati. Sia l'unità stretta che l'unità larga sono dotate di alberi di uscita sinistri, destri e doppi. I riduttori possono essere forniti direttamente accoppiati alle unità. È inoltre possibile utilizzare alberi di uscita estesi sulle scatole di trasmissione per azionare due sistemi in parallelo. Per i sistemi HDLS sono disponibili ammortizzatori e tamponi in gomma opzionali. Unità stretta L'unità stretta è montata su una trave dal profilo sottile che, grazie alla sua altezza, garantisce una rigidità elevata. Gli alberi di uscita destro, sinistro e doppio, nonché le scatole di trasmissione, sono tutti standard per l'unità stretta. L'unità stretta è azionata da una cinghia AT20 larga 50 mm. I tamponi in gomma e gli ammortizzatori sono opzionali. Unità larga L'unità larga è montata su una trave a profilo largo per aumentare le capacità di gestione dei momenti, distribuendo i cuscinetti a V in modo distanziato. Gli alberi di uscita sinistri, destri e doppi, nonché le scatole di trasmissione, sono tutti standard per l'unità larga. L'azionamento avviene tramite una cinghia AT20 da 50 o 75 mm di larghezza. I tamponi in gomma e gli ammortizzatori sono opzionali.

---

VIDEO

Cataloghi
