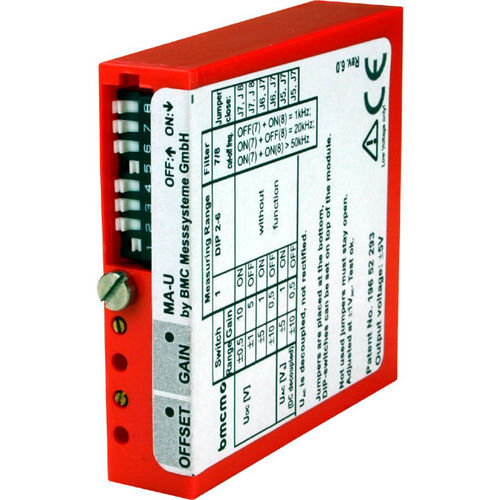

Amplificatore di tensione MA-U

di misuradi acquisizioneelettronico

CARATTERISTICHE - Larghezza di banda di 50kHz - 5B compatibile - isolamento galvanico - per misure di tensione - 3 frequenze di taglio del filtro disinseribile - 4 campi di ingresso commutabili (max. ±10V) - regolabile con potenziometri - Alimentazione 4mA o ±12V DC o +5V per l'alimentazione del sensore - DC o AC disaccoppiato - riutilizzabili per altri compiti di misurazione CONDIZIONATO ALLA TENSIONE. L'amplificatore di misura MA-U regola i segnali di tensione all'ingresso 5V di un sistema di acquisizione dati su PC. Da sottolineare è la larghezza di banda estremamente ampia di 50 kHz in modo che anche i picchi minimi di segnali ad alta frequenza non rimangano inosservati. 5B TECNOLOGIA. STANDARD INDUSTRIALE. L'assegnazione dei pin del modulo 5B corrisponde allo standard dei moduli 5B degli Analog Devices e Burr Brown. Un ulteriore pin 0EX è stato introdotto per i sensori che richiedono un'alimentazione unipolare per essere adatti al collegamento. HAI LA SCELTA. Il MA-U fornisce quattro campi di tensione di ingresso da ±0,5V a ±10V. È possibile collegare sia la tensione CC che la tensione CA. Sono disponibili tre frequenze di taglio del filtro di uscita. CHIARAMENTE SICURO. Se si utilizzano più moduli, i canali sono isolati galvanicamente l'uno rispetto all'altro e al sistema di acquisizione dati. Questo protegge perfettamente l'intero sistema da potenziali elevati e interferenze.
