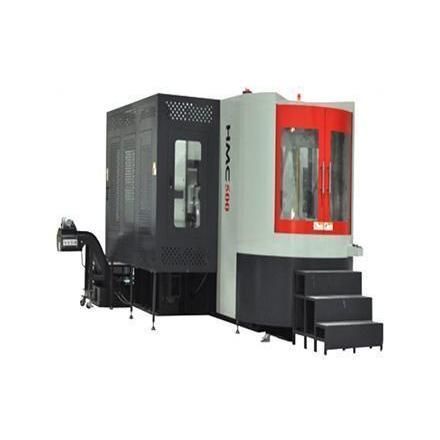

Centro di lavoro CNC 3 assi HMC 500orizzontalea doppia colonnaBT 50
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- orizzontale
- Struttura
- a doppia colonna
- Testa del mandrino
- BT 50
- Numero di utensili
- 40 utensili
- Applicazioni
- per lavori pesanti
- Altre caratteristiche
- ad alta rigidità
- Corsa X
850 mm
(33,46 in)- Corsa Y
700 mm
(27,56 in)- Corsa Z
800 mm
(31,5 in)- Velocità di rotazione
7.000 rpm
(43.982 rad.min-1)- Potenza
15 kW, 17,5 kW, 18,5 kW
(20,39 hp, 23,79 hp, 25,15 hp)- Velocità di avanzamento asse X
36 m/min
- Velocità di avanzamento asse Y
36 m/min
- Velocità di avanzamento asse Z-Not Tr-
36 m/min
- Carico massimo del piano di lavoro
500 kg
(1.102 lb)- Peso massimo utensili
25 kg
(55,1 lb)- Precisione di collocamento
0,01 mm
(0,00039 in)- Ripetibilità
0,005 mm
(0,0002 in)- Peso totale
20.000 kg
(44.092,45 lb)- Lunghezza totale
5.150 mm
(202,8 in)- Larghezza massima
3.845 mm
(151,4 in)- Altezza totale
2.975 mm
(117,1 in)
Descrizione
Panoramica
HMC 500 è un centro di lavorazione orizzontale con struttura a T positiva, basamento integrale e colonna a doppia parete a grande luce. Gli assi X/Y/Z adottano guide a rulli pesanti e il mandrino è raffreddato forzatamente per garantire stabilità e precisione di lavorazione.
Applicazioni
Specifiche tecniche
Precisione e accuratezza
Informazioni aggiuntive
HMC 500 è un centro di lavorazione orizzontale con struttura a T positiva, basamento integrale e colonna a doppia parete a grande luce. Gli assi X/Y/Z adottano guide a rulli pesanti e il mandrino è raffreddato forzatamente per garantire stabilità e precisione di lavorazione.
Applicazioni
- Lavorazioni multiple su più superfici di casse, piastre, scocche e basamenti
- Finitura e semi-finitura di stampi e grandi componenti strutturali
- Produzione ad alta produttività con cambio pallet automatico
Specifiche tecniche
- Modello: HMC500
- Corse (X / Y / Z): 850 / 700 / 800 mm
- Distanza dalla estremità del mandrino al centro tavola: 70–870 mm; al piano del vassoio: 75–775 mm
- Dimensione tavola: 500 × 500 mm; indicizzazione: 360° × 1°; fissaggio tavola: 24‑M16; portata tavola: 500 kg
- Diametro/altezza max pezzo: Ø750 mm, H850 mm
- Sistema pallet: cambio automatico rotante a doppio pallet; numero pallet: 2; tempo di cambio: 12 s
- Mandrino: cono BT50; velocità 7000 giri/min; potenza 15/18,5 kW (FANUC) o 17,5 kW (Siemens); coppia 95,5/118 Nm (FANUC) o 96 Nm (Siemens); raffreddamento forzato
- Sistema utensili: magazzino 40 utensili; cambio tramite manipolatore; selezione bidirezionale; peso max utensile 25 kg; diametro max utensile 125/250 mm; lunghezza max 350 mm; attacco utensile BT50; tempo cambio (T-T)/(C-C): 3,5/7,5 s
- Avanzamenti e azionamenti: guide lineari a rulli; motori avanzamento X/Y/Z 7/7/7 kW (FANUC) o 7,1/7,1/7,1 kW (Siemens); avanzamento rapido 36 m/min; avanzamento di taglio fino a 12.000 mm/min; diametri viti X/Y/Z: 50/45/50 mm; raffreddamento forzato dei cuscinetti delle viti
- Dimensioni macchina (esclusi convogliatore trucioli, carrello trucioli, unità idraulica): 5150 × 3845 × 2975 mm; peso: 20.000 kg; alimentazione: 50 kW; serbatoio refrigerante: 500 L; aria: 0,6–0,8 MPa
Precisione e accuratezza
- Precisione di posizionamento: 0,010 mm; con regola: 0,008 mm
- Precisione ripetibile di posizionamento: 0,008 mm; con regola: 0,005 mm
- Precisione di indicizzazione/posizionamento della tavola: 12"; precisione ripetibile di indicizzazione: 7"
Informazioni aggiuntive
- Adatto per produzione in serie e finitura stampi con cambio pallet automatico
- Opzionale: regole lineari su tre assi per migliorare il posizionamento
- Opzioni configurazione: pacchetti di controllo FANUC o Siemens
