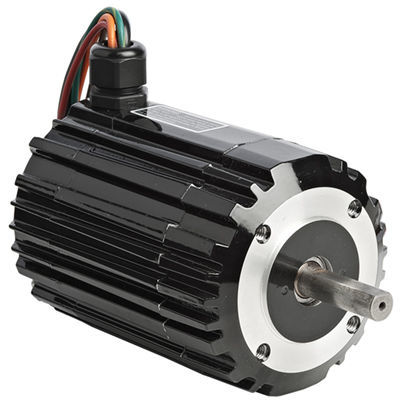

Motore brushless 3317

a commutazione elettronicaDCBLCD

Prodotto
Modello 3317 — serie 34B, motore BLDC per applicazioni industriali, telaio compatto con commutazione elettronica.

Specifiche principali

• Velocità: 10.000 giri/min
• Coppia nominale: 33 oz-in (≈0,233 N·m)
• Tensione nominale: 130 V
• Potenza motore: 1/3 HP (≈0,25 kW)
• Costante di coppia: 14,5 oz-in/A
• Costante di tensione: 10,7 V/krpm
• Resistenza avvolgimento: 1,7 Ω
• Induttanza avvolgimento: 4,6 mH
• Inerzia rotore: 0,0154 oz-in·s
• Capacità carico radiale: 42 lbs (≈19,05 kgf)
• Lunghezza totale (XH): 4,56 in (≈115,8 mm)
• Peso: 7 lbs (≈3,18 kg)
• Tipo prodotto: 34B4BEBL
• Albero accessorio: No
• Riferimento schema di collegamento: 07410268

Disegni CAD e schema di cablaggio

• Disegni CAD disponibili per il modello 3317 nei formati PDF, DWG e STEP
• Schema di cablaggio disponibile (riferimento 07410268)

Accessori opzionali

• Kit staffa a L per motori 34B e 34R (modello 0979)
• Kit cavo da 6 piedi per controlli BLDC incassati (modello 3982)

Caratteristiche standard

• Completamente chiuso, non ventilato (IP-44)
• Connettori plug-in per facilitare i collegamenti elettrici
• Commutazione elettronica per funzionamento silenzioso e riduzione delle EMI; elimina la manutenzione delle spazzole
• Gruppo sensori Hall stampato per una commutazione precisa
• Statore avvolto con lamierini esposti per un efficace trasferimento di calore e massima potenza per dimensione telaio
• Magneti in terre rare sul rotore per elevata coppia e bassa inerzia del rotore

Specifiche tecniche

• Velocità (giri/min): 10.000
• Coppia nominale (oz-in): 33 (≈0,233 N·m)
• Tensione nominale: 130 V
• Potenza motore: 1/3 HP (≈0,25 kW)
• Costante di coppia (oz-in/A): 14,5
• Costante di tensione (V/krpm): 10,7
• Resistenza avvolgimento (Ω): 1,7
• Induttanza avvolgimento (mH): 4,6
• Inerzia rotore (oz-in·s): 0,0154
• Carico radiale (lbs): 42 (≈19,05 kgf)
• Lunghezza XH (in): 4,56 (≈115,8 mm)
• Peso (lbs): 7 (≈3,18 kg)
• Tipo prodotto: 34B4BEBL
• Albero accessorio: NO
• Schema di collegamento: 07410268
