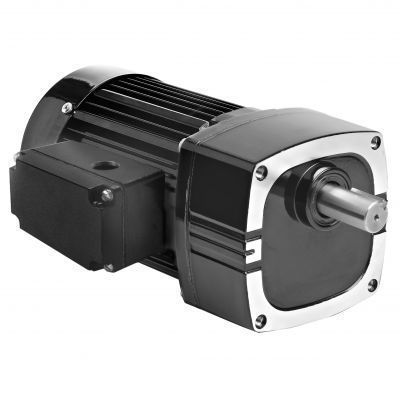

Motoriduttore AC Model 1665

trifasea ingranaggi elicoidaliad assi paralleli

Panoramica
Modello 1665 della serie Metric 42R-E: motoriduttore AC ad albero parallelo. Motoriduttore metrico trifase compatibile con inverter, con ingranaggi elicoidali e lubrificazione permanente per funzionamento silenzioso e lunga durata.

Specifiche (dalla tabella prodotto)
Velocità (rpm): 140
Coppia nominale (Nm): 5,6
Coppia nominale (lb-in): 50
Potenza (W): 140
Potenza (HP): 1/5
Tensione (V): 230 / 400
Hz: 50
Fasi: 3
Corrente (A): 1,1 / 0,61
Rapporto di riduzione: 10
Carico radiale (N): 1300
Carico radiale (lbs): 300
Lunghezza XH (mm): 231
Lunghezza XH (inch): 9,08
Peso (kg): 6,8
Peso (lbs): 15,3
Schema di collegamento: 07410279
Numero pezzo condensatore: N/A
Tipo prodotto: 42R5BFPP-E2
HPDecimal: 0,2

Caratteristiche standard

• Filetti di montaggio metrici e dimensioni dell'albero motore metriche.
• Carter degli ingranaggi non ventilato.
• Tenute a labbro industriali sugli alberi del motore e di uscita.
• Cuscinetti a rullini (needle bearings) su tutto il sistema per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con grasso semi-fluido per lunga durata.
• Ingranaggi elicoidali induriti selettivamente per bassa rumorosità e elevato rapporto potenza/ingombro.

Documenti disponibili

• Disegni CAD: PDF, DWG, STEP disponibili per il Modello 1665 (opzioni di download nella pagina prodotto).
• Schema elettrico: PDF (riferimento schema 07410279).
• Schede di sicurezza: scheda sicurezza olio imperiale disponibile.

Accessori opzionali

• Kit staffa a L per motoriduttori E, F e FX [modello 0969]
• Kit scatola morsetti pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R [modello 0984]
• Kit montaggio staffa a L per motoriduttori metrici tipo E/F [modello 1969]
• Kit scatola morsetti metrici pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R [modello 1984]
• Grande kit scatola morsetti pressofusa per 34R, 42R, 48R, 42R-FX, 33A, 42A motori e motoriduttori di magazzino [modello 0986]

Note
Motoriduttore trifase mostrato per funzionamento 230/400 V, 50 Hz. Il prezzo web è visualizzato in dollari USA; disponibilità e prezzi soggetti a variazioni.

Caratteristiche / specifiche tecniche

• Modello: 1665
• Serie: Metric 42R-E
• Velocità: 140 rpm
• Coppia nominale: 5,6 Nm (50 lb-in)
• Potenza: 140 W (0,2 HP / 1/5 HP)
• Tensione: 230 / 400 V
• Frequenza: 50 Hz
• Fasi: 3
• Corrente: 1,1 / 0,61 A
• Rapporto di riduzione: 10
• Capacità carico radiale: 1300 N (300 lbs)
• Lunghezza XH: 231 mm (9,08 in)
• Peso: 6,8 kg (15,3 lbs)
• Riferimento schema di collegamento: 07410279
• Codice tipo prodotto: 42R5BFPP-E2
