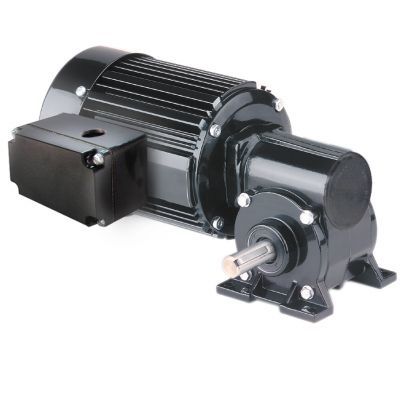

Motoriduttore AC Model 1633

trifasea vite senza finead assi ortogonali

Prodotto
Motoriduttore angolare AC serie metrica 42R-5N, Modello 1633. Progettato per applicazioni industriali che richiedono una soluzione di trasmissione angolare compatta; motore ventilato con ingranaggi lubrificati permanentemente e tenute d'albero industriali per funzionamento continuo.

File CAD e disegni disponibili
Disegni CAD disponibili per questo modello: PDF, DWG e STEP (modello 1633).

Caratteristiche standard

• Filettature di montaggio metriche e dimensioni dell'albero in metrico.
• Grado di protezione completamente chiuso IP-20.
• Raffreddamento a ventilatore per elevate potenze erogate.
• Sistema di isolamento Classe "B" operato all'interno dei limiti della Classe "A" per prolungare la vita degli avvolgimenti e del lubrificante.
• Anello centrale e cappelli estremi in alluminio per elevata efficienza termica e peso ridotto.
• Carter ingranaggi non ventilato.
• Tenute a labbro industriali sugli alberi motore e di uscita.
• Cuscinetti a rulli a spillo su tutto l'insieme per aumentare la capacità di carico radiale e la durata.
• Ingranaggi lubrificati permanentemente con olio per lunga durata.
• Ruota elicoidale in bronzo per elevata capacità alle sollecitazioni d'urto.
• Vite senza fine temprata e rettificata per resistenza e lunga vita.

Accessori opzionali

• Kit scatola morsettiera pressofusa per motori e motoriduttori 33A, 34R, 42A, 42R e 48R (modello 0984).
• Kit scatola morsettiera metrica pressofusa con morsettiera per 33A, 34R, 42A, 42R e 48R (modello 1984).
• Kit scatola morsettiera grande pressofusa per motori e motoriduttori 34R, 42R, 48R, 42R-FX, 33A, 42A (modello 0986).

Specifiche tecniche

• Velocità (rpm): 47
• Coppia nominale (Nm): 12.3
• Coppia nominale (lb-in): 109
• Potenza (W): 140
• Potenza (HP): 1/5
• Volt: 230/400
• Hz: 50
• Fasi: 3
• Ampere: 1.1 / 0.61
• Rapporto di trasmissione: 30
• Carico radiale (N): 800
• Carico radiale (lbs): 180
• Lunghezza XH (mm): 260
• Lunghezza XH (inch): 10.25
• Peso (kg): 7.3
• Peso (lbs): 16.3
• Schema di collegamento: 07410279
• Numero parte condensatore: N/A
• Tipo prodotto: 42R5BFPP-5N
• HPDecimal: 0.2
