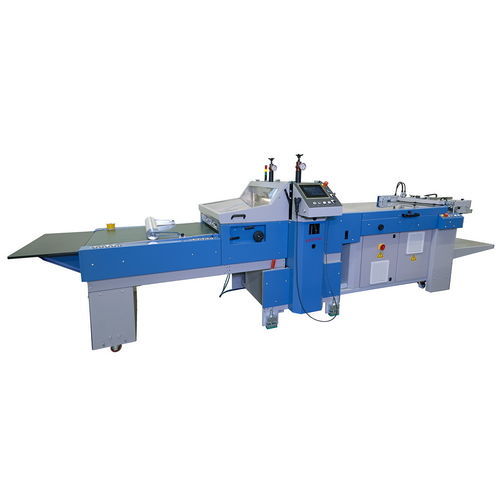

Macchina da taglio con matrice BSR 550 basic

di lastreservocomandataper punzonatura

Il BSR 550 basic, compatto e dal prezzo interessante, è strutturato come una soluzione offline. È stato progettato specificamente per gli utenti che desiderano produrre piccole e medie tirature in modo economico ed efficiente e per coloro per i quali le opzioni di connessione flessibili e le caratteristiche tecniche del BSR 550 Servo non sono prioritarie. I singoli prodotti vengono alimentati all'area di punzonatura dall'alimentatore di pile piatte e punzonati con lo stampo rotante flexibe. L'allineamento del foglio sul lato viene eseguito con una tavola di registro con guida a sfera. La precisione della posizione nella direzione di produzione è realizzata con un sistema di rulli posizionatori che fa sì che i fogli passino il cilindro di punzonatura con alta precisione senza fermarsi. Per la sostituzione delle fustelle flessibili, l'intera unità di estrazione e consegna è scollegata dall'area di fustellatura. In questo modo è garantita un'accessibilità ottimale. Dopo la fustellatura, i tagli interni vengono separati e la matrice di scarto viene deviata. Per impostazione predefinita, il BSR 550 basic è dotato di un'unità di 5 ugelli d'aria. Ogni ugello può essere montato e regolato senza l'ausilio di attrezzi. Per la deviazione delle griglie di sezione e per la presa e l'erogazione dei prodotti, vengono utilizzati elementi di rottura con pulegge. Anche questi elementi possono essere montati e regolati senza attrezzi. Dopo il processo di fustellatura e di scarto, ogni prodotto viene consegnato sul nastro trasportatore (lunghezza 1 m). Questo nastro è regolabile in altezza da un motore ed è dotato di un tavolo di consegna. Questo tavolo può essere facilmente rimosso, se necessario.
