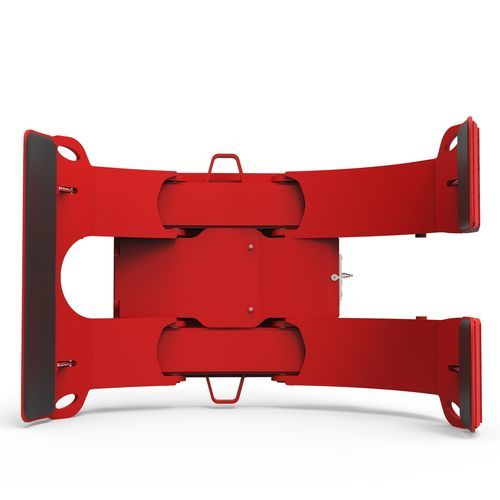

•Pinza rotante per una movimentazione sicura ed efficiente di bobine in orizzontale o in verticale.
•Disegno compatto ed affusolato di telaio e pattini, visibilità ottimale e operazioni idrauliche avanzate.
•Movimento radiale dei bracci. Braccio singolo per una sola bobina e sdoppiato per la movimentazione di 1-2 bobine.
•Rotazione a 180 gradi con ammortizzazione a fine corsa in posizione verticale.
•Tutte le funzioni idrauliche sono protette da valvole di ritegno e regolazione della pressione. Tutti i punti soggetti a manutenzione sono facilmente accessibili.
Note:
Due funzioni idrauliche.
Modelli AR-33RHF/RJF con braccio corto fisso (non posizionabile).
Modelli AR-33RH/RJ con braccio corto posizionabile idraulicamente.
Vedere le pagine relative alle pressioni ed alle portate d’olio raccomandate.
Pattini di presa standard: in ghisa ad alto coefficiente d’attrito.
Per la presa di bobine con asse orizzontale a terra è necessario un brandeggio in avanti del montante a 5 gradi. Per montanti senza brandeggio, sono disponibili bracci speciali. Consultare Bolzoni.
Opzioni:
Diversi diametri di presa.
Bracci con altezza D = 830 mm
Pattini di presa opzionali: - in acciaio spruzzato - ricoperti in gomma - ricoperti in poliuretano - di una sola sezione (lunghezza totale).
