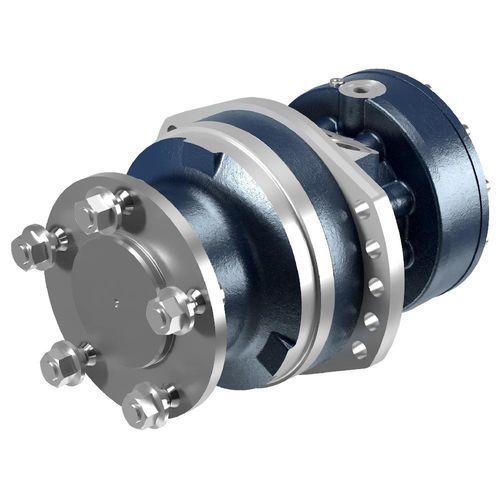

Motore idraulico a pistoni radiali HPR2

ad alta coppiaa velocità bassaper applicazioni pesanti

Applicazioni
La versione ruota è dedicata alla trasmissione del moto alle ruote ed è impiegata su veicoli comunali, carrelli elevatori e macchine agricole e forestali. La flangia integrata sull'albero può essere dotata di prigionieri per il montaggio diretto su cerchi standard. La versione con albero presenta un albero di uscita scanalato secondo DIN 5480 ed è utilizzata quando il motore deve trasmettere coppia a ingranaggi, pignoni, pulegge o giunti (es. tamburi di betoniera, coclee, trinciapaglia).

Caratteristiche principali

• Progetto radiale a pistoni LSHT (Low Speed - High Torque) con costruzione modulare
• Ingombro compatto per installazioni con spazio limitato
• Elevata densità di potenza adatta ad applicazioni gravose

Dati prodotto
Corsa (displacement)
da 106 cm3/rev — a 402 cm3/rev

Pressione
fino a 450 bar

Documenti (elencati nella pagina)
Brochure — Languages: EN / FR / ES — Code: 398DZZ0123B03 — Title: Hydraulic range — Revision: 3
Brochure — Languages: EN / ZH-HANS / KO — Code: 398DZZ0123U03 — Title: Hydraulic range — Revision: 3
Brochure — Languages: EN / TH / JP — Code: 398DZZ0123J03 — Title: Hydraulic range — Revision: 3
Brochure — Languages: EN / PL — Code: 398DZZ0123P00 — Title: Hydraulic range — Revision: 0
Brochure — Languages: EN / ES / PT-BR — Code: 398DZZ0123L00 — Title: Hydraulic range — Revision: 0
Brochure — Languages: EN / DE / IT — Code: 398DZZ0123A02 — Title: Hydraulic range — Revision: 2
Catalogo - Schede prodotto — Language: EN — Code: 398SRM001EN06 — Title: HPR2 - Radial piston motors — Revision: 6

Specifiche tecniche

• Gamma di cilindrata: 106–402 cm3/rev
• Pressione massima di esercizio: fino a 450 bar
• Progetto: LSHT (Low Speed - High Torque), modulare
• Caratteristiche principali: compattezza, elevata densità di potenza
• Versione ruota: flangia integrata sull'albero; possibilità di montaggio diretto su cerchi standard con prigionieri
• Versione albero: albero di uscita scanalato secondo DIN 5480 per collegamento a ingranaggi, pignoni, pulegge e giunti
• Applicazioni tipiche: veicoli comunali, carrelli elevatori, macchine agricole e forestali, tamburi di betoniera, coclee, trinciapaglia
• Diagramma della gamma e immagini della galleria disponibili nella scheda prodotto
