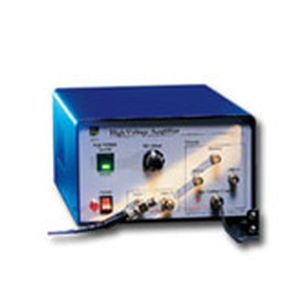

Laser driver con modulazione elettro-ottica 3211

Il modello 3211 è un amplificatore del cavallo di lavoro per determinare i carichi capacitivi quali i modulatori elettroottici (EO) a banda larga ed i trasduttori piezoelettrici. Il modello 3211 comprende il alto-pantano-tasso, la tecnologia ad alta tensione dell'operativo-amplificatore per dargli il funzionamento lineare estremamente preciso sopra una vasta gamma delle tensioni in ingresso e delle frequenze. L'uscita di ±200-V oscillerà i nostri modulatori a banda larga di EO (pagine 43, 45) con 180° di di sfasamento con le larghezze di banda di fino a 0.6 megahertz. Il rumore da picco a picco dell'uscita è di meno di 100 sistemi MV in una larghezza di banda 1-MHz. I comandi del pannello frontale comprendono un interruttore acceso/spento accessibile e ad alta tensione e una CC sfalsata da che fissa il livello dell'uscita dovunque - 200 V - +200 V, permettendo che un modulatore di ampiezza di EO sia influenzato per le linearità ottimali senza componenti supplementari. Due input permettono che i segnali dalle fonti separate siano sommati ed amplificato. Due uscite diagonali di +200 V e - 200 V permettono il funzionamento di singolo-polarità per i trasduttori piezoelettrici ed altre componenti. Un'uscita del monitor fornisce 1/30 della tensione dell'uscita per esposizione su un oscilloscopio.
