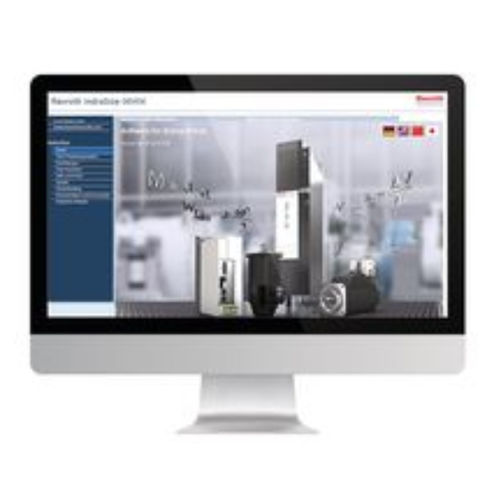

Software di programmazione IndraSize

di visualizzazionedi ingegneriadi progettazione

Con il software di dimensionamento IndraSize, Bosch Rexroth facilita il dimensionamento ottimale di regolatori dell’azionamento, motori e riduttori. Grazie all’interfaccia di semplice utilizzo, sono necessari pochi minuti per inserire i dati di tutti i meccanici di azionamento comuni, ad es. per: Vite a ricircolazione di sfere▪ Azionamento a cremagliera▪ Azionamento a cinghia dentata▪ Azionamento lineare▪ Asse circolare▪ Meccanismo a rulli▪ Meccanismo a taglierine▪ Meccanismo di avvolgimento▪ Avanzamento rulli▪ I movimenti standard (rotativi o lineari) possono essere configurati liberamente predefinendo i dati cinematici e selezionando la legge di movimento. Se il movimento non è noto con esattezza, il dimensionamento può essere determinato sulla base della durata di accensione relativa. Per movimenti molto complessi, è possibile importare camme da IndraWorks Engineering. IndraSize offre inoltre la possibilità di descrivere i profili di movimenti di applicazioni tipiche in una forma molto semplice tramite un’immissione di parametri. In tal modo, è possibile configurare soluzioni di azionamento ottimali per diverse applicazioni, ad es. per: Avvolgitore▪ Dispositivo di separazione mobile▪ Avanzamento rulli▪ Taglierina▪ L’immissione diretta oppure l’importazione di giochi di carico per coppia, forza o potenza consentono inoltre l’integrazione di dati predefiniti ottenuti da misurazioni o da calcoli propri. Se una fornitura di rete centrale deve fornire la potenza DC a più azionamenti, la relativa configurazione è comodamente possibile tenendo conto delle operazioni temporali dei singoli assi.
