Valvola per la regolazione di posizione, forza, pressione o velocità
Servovalvola a 2 stadi con feedback di posizione meccanico oppure meccanico ed elettrico
Primo stadio nozzle/flapper
Esecuzione per montaggio su piastra: definizione degli attacchi ISO 4401
Motore di comando a secco, nessuna impurità della fessura del magnete a causa di fluido idraulico
Utilizzabile anche come esecuzione a 3 vie
Elemento di feedback di posizione del distributore a cassetto privo di usura
Controllo esterno oppure con elettronica integrata (OBE)
Valvola e controllo elettronico integrato sono regolati e controllati
Distributore a cassetto con compensazione della forza del flusso
Manicotto di comando fissato centralmente, con conseguente minore sensibilità a temperatura/pressione
Zone di pressione sul manicotto di comando con tenuta a labirinto, quindi nessuna usura dell'anello di guarnizione
Filtro per 1° stadio liberamente accessibile dall’esterno

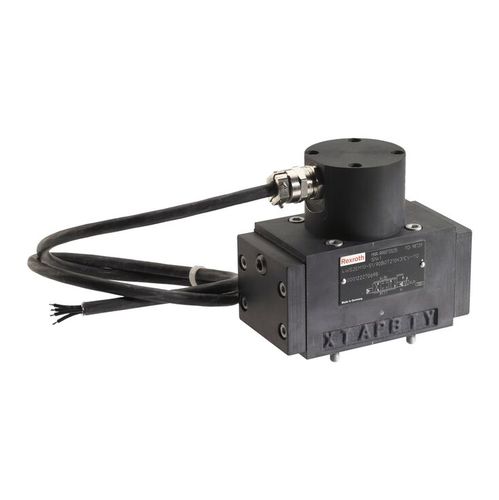

Le valvole del tipo 4WS(E)2EM10-5X/... sono servovalvole direzionali a 2 stadi ad azionamento elettrico. Vengono impiegate prevalentemente per regolazioni di posizione, forza o velocità.
Queste valvole sono costituite da un convertitore elettromeccanico (motore di comando) (1), un amplificatore idraulico (principio: piastra a cerniera per ugelli) (2) e un distributore a cassetto (3) in un manicotto (2° stadio) collegato mediante un feedback di posizione meccanico al motore di comando.
Grazie ad un segnale elettrico d'ingresso sulle bobine (4) del motore di comando, tramite un magnete permanente si produce una forza sull'ancora (5) che, in collegamento con un tubo di curvatura (6), determina una coppia.
