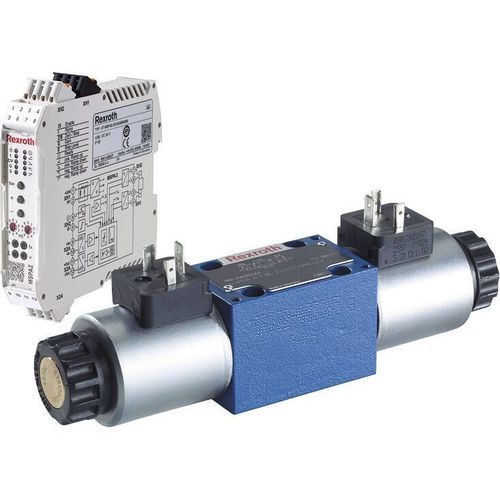

Distributore idraulico a comando diretto 4WRA

a 4 vieproporzionale

Panoramica del prodotto
Valvole direzionali proporzionali, azionamento diretto, senza feedback di posizione elettrico, disponibili senza o con elettronica integrata (OBE). Queste valvole sono selezionabili e configurabili per serie dispositivo, tensione di alimentazione, taglia e portata nominale, tenute e opzioni elettriche/elettroniche.

Codice tipo (esempio)
4WRA-2X/G24/V

Configurazione selezionata (sintesi)
Tipo: 4WRA — Valvole direzionali proporzionali, azionamento diretto, senza feedback di posizione elettrico
Serie dispositivo: 2X — Serie dispositivo 20 a 29
Tensione di alimentazione: G24 — 24 VDC
Protezione speciale: [nessuna] — Senza protezione speciale
Materiale tenute: V — FKM

Opzioni disponibili (categorie e esempi)
Elettronica

• senza elettronica integrata (OBE)
• con elettronica integrata (OBE) — codice E

Taglia nominale

• 10 — Taglia nominale 10
• 6 — Taglia nominale 6

Simboli (disponibili)

• E
• E1-
• EA
• W
• W1-
• WA

Portata nominale

• 07 — 7 l/min
• 15 — 15 l/min
• 30 — 26 l/min (NG 6), 30 l/min (NG 10)
• 60 — 60 l/min

Serie dispositivo

• 2X — Serie dispositivo 20 a 29

Tensione di alimentazione

• G24 — 24 VDC

Protezione speciale

• Senza protezione speciale

Connessioni elettriche

• K31 — senza connettore a spina, con spina componente secondo DIN EN 175201-804
• K4 — senza connettore a spina, con spina componente secondo DIN EN 175301-803

Interfacce elettroniche (esempi)

• A1 — Ingresso valore di comando +/- 10 V per 4WRAE
• F1 — Ingresso valore di comando 4 a 20 mA per 4WRAE

Informazioni aggiuntive / identificativi prodotto

• Segnaposto numeri materiale mostrati nel selettore: -280, -589, -660, -674, -A18, /3

Documentazione e scheda tecnica
La scheda tecnica e la documentazione prodotto sono fornite tramite le risorse del produttore (link non inclusi).

Specifiche tecniche

• Denominazione: 4WRA (Valvole direzionali proporzionali, azionamento diretto, senza feedback di posizione elettrico)
• Codice tipo esempio: 4WRA-2X/G24/V
• Serie dispositivo: 2X (serie 20 a 29)
• Tensione di alimentazione: G24 (24 VDC)
• Taglie nominali: 6, 10
• Portate nominali: 07 = 7 l/min; 15 = 15 l/min; 30 = 26 l/min (NG 6) o 30 l/min (NG 10); 60 = 60 l/min
• Opzioni elettroniche: senza OBE; con elettronica integrata (OBE) — codice E
• Simboli/opzioni disponibili: E, E1-, EA, W, W1-, WA
• Materiale tenute: V = FKM
• Varianti di connessione elettrica: K31 (spina componente DIN EN 175201-804), K4 (spina componente DIN EN 175301-803)
• Protezione speciale: senza protezione speciale (standard)
• Riferimenti / numeri materiale aggiuntivi: esempi mostrati nel selettore (-280, -589, -660, -674, -A18, /3)
