Guida lineare a sfere NRII MWA-BLS series
15 mm12 mm9 mm

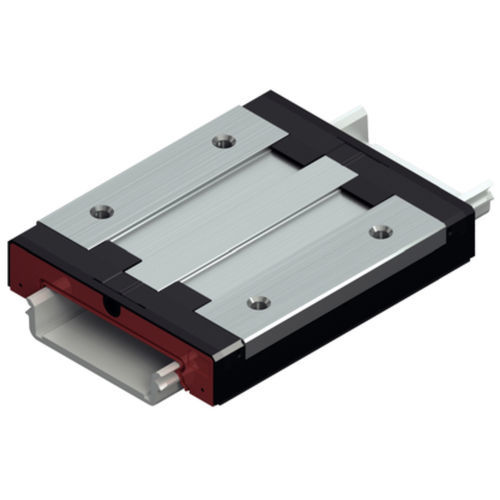

Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm
Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm
Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm - immagine - 2
Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm - immagine - 3
Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm - immagine - 4
Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm - immagine - 5
Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm - immagine - 6
Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm - immagine - 7
Guida lineare a sfere - NRII MWA-BLS series - Bosch Rexroth - Linear Motion Technology - 15 mm / 12 mm / 9 mm - immagine - 8
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
a sfere
Dimensioni (mm)
15 mm, 12 mm, 9 mm
Altre caratteristiche
in acciaio, di precisione, in miniatura, resistente alla corrosione, largo
Lunghezza del binario

51 mm, 59,5 mm, 74,5 mm
(2,01 in, 2,34 in, 2,93 in)

Larghezza del binario

30 mm, 40 mm, 60 mm
(1,18 in, 1,57 in, 2,36 in)

Carico

5.590 N, 8.250 N, 14.085 N

Velocità

3 m/s
(9,8 ft/s)

Accelerazione

Min.: 0 m/s²
(0 ft/s²)

Max.: 250 m/s²
(820,2 ft/s²)

Temperatura di funzionamento

Min.: -10 °C
(14 °F)

Max.: 80 °C
(176 °F)

Dimensioni

9 mm, 12 mm, 15 mm
(0,35 in, 0,47 in, 0,59 in)

Descrizione

Pattino a sfere miniaturizzato, BLS, grandezza costruttiva 9, Resist NRII, accuratezza alta, senza precarico Il pattino a sfere in versione in miniatura è altamente preciso e si contraddistingue per le seguenti caratteristiche prodotto: Grandezza costruttiva 9 Modello BLS: Larghezza = Largo, Lunghezza = Lungo, Altezza = Standard Corpo del pattino in acciaio resistente alla corrosione Classe di precarico C1: Precarico basso Classe di precisione H: Alto Senza gabbia guidasfere Lubrificato per la prima volta e senza trattamento di protezione Grasso per cuscinetti volventi Dynalub 520 Senza elemento frontale a sinistra (laterale di riferimento davanti) Senza elemento frontale a destra (laterale di riferimento davanti) Con aperture di rilubrificazione Corpo del pattino in esecuzione standard Lunghezza complessiva del pattino = 51 mm Intercambiabilità: i pattini e le rotaie di guida possono essere combinati tra di loro in qualsiasi precisione. • Classi di precisione P, H e N • Fori per rilubrificazione presenti • Scorrimento silenzioso e fluido grazie al rinvio progettato in modo ottimale e alla guida delle sfere • Sostituzione semplice grazie al sistema di ritenuta che tiene in sito le sfere
