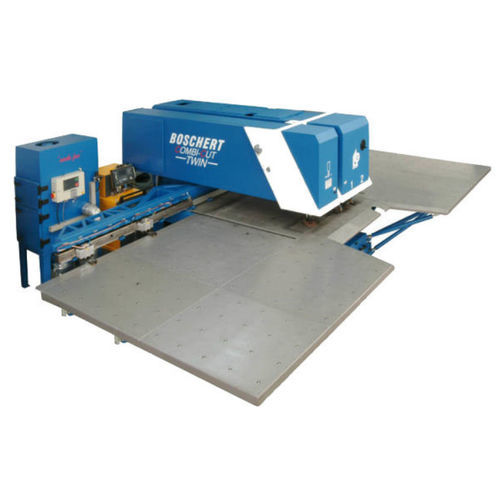

Macchina da taglio al plasma CombiCut

per metallodi lastredi marcatura

Potenza del plasma 160 A Spessore massimo della lastra 12 mm apertura a morsetto Lunghezza massima della lastra 9999 mm mediante riposizionamento Forza massima di taglio al plasma 35 mm Forza massima di punzonatura 280 kN (opzione 400 kN) Peso massimo del pezzo 200 kg Velocità Velocità massima di posizionamento Asse X 60 m/min Velocità massima di posizionamento Asse Y 60 m/min X e Y simultanei 85 m/min Velocità massima della corsa di punzonatura 400 1/min Velocità massima della corsa di marcatura 800 1/min Utensili Utensili Trumpf Diametro massimo di punzonatura 105 mm o qualsiasi forma entro 105 mm Revotool 4 / 6 / 7 / 8 stazioni Tempo di cambio utensile 1 sec. Revotool, 15 sec. manuale Precisione di punzonatura Precisione di posizionamento + 0,10 mm Ripetibilità + 0,03 mm Scivoli programmabili per plasma e pezzi di punzonatura 500 x 500 mm max. Utensili Utensili Trumpf Diametro massimo di punzonatura 105 mm o qualsiasi forma entro 105 mm Revotool 4 / 6 / 7 / 8 stazioni Tempo di cambio utensile 1 sec. Revotool, 15 sec. manuale Precisione di punzonatura Precisione di posizionamento + 0,10 mm Ripetibilità + 0,03 mm Scivoli programmabili per plasma e pezzi di punzonatura 500 x 500 mm max. Ingombro e peso Combicut 750x1500 6000 x 4800 x 2110 mm Peso 13500 kg Combicut 1000x2000 7000 x 5400 x 2110 mm Peso 14500 kg Combicut 1250x2500 8000 x 6000 x 2110 mm Peso 16300 kg Combicut 1500x3000 9000 x 6500 x 2110 mm Peso 17400 kg Valori elettrici 60 KVA
