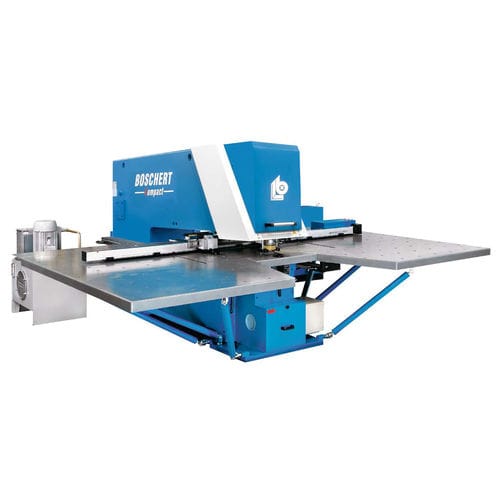

Punzonatrice CNC CompactEVO

idraulicaper lamieramaschiatura

Tutte le macchine sono dotate di un foglio a L per la lavorazione di pezzi molto piccoli e di pezzi precurvati. (Standard) La lubrificazione automatica dell'utensile serve ad aumentare la durata dell'utensile quando si rosicchia l'acciaio inossidabile (VA) e a ridurre le bave dei bordi nell'alluminio Riposizionamento fino a 10 metri e movimento della pinza senza contatto con la lamiera. 2 robuste pinze per lamiere fino a 200 kg (espandibili a 4 pinze). Capacità standard fino a 7 mm o 12,7 mm se richiesto. (Standard) Superficie sabbiata e resistente alla corrosione come standard. Sono disponibili anche sfere nella tavola per le lamiere più pesanti e per facilitare la movimentazione, spazzole nella tavola per lamiere sottili o sensibili ai graffi. Rimozione delle lumache a vuoto Software CNC/CAD per importare file DXF nel linguaggio della macchina, tempo di punzonatura calcolato, simulazione grafica Sgrossatura fino a 800 colpi/min con raffreddamento a olio integrato Riposizionamento programmabile delle pinze per una più rapida messa a punto della macchina. Dispositivo di maschiatura e foratura per filettature da M3 a M12 e fori più piccoli in lamiere più spesse. Apparecchio di marcatura per marcare i pezzi in 10 caratteri diversi. Prestazioni Lunghezza massima della lamiera 9999 mm tramite riposizionamento Velocità Velocità massima di posizionamento Assi X 60 m/min Velocità massima di posizionamento Assi Y 30 m/min x e Y simultanei 67 m/min Corse massime idrauliche standard 250 corse/min Corse massime idrauliche veloci 800 corse/min Utensili Sistema di utensili Trumpf Diametro massimo di punzonatura 105 mm o qualsiasi forma entro 105 mm Revotool 4 / 6 / 7 & 8 stazioni Tempo di cambio utensile 2-4 sec. Revotool 15 sec. manuale Precisione degli assi durante il processo di punzonatura Differenza di posizionamento + - 0,10 mm Ripetibilità + - 0,03 mm Ingombro e pesi Compatto 750x2000 4050 x 4000 x 2110 mm peso 7400 kg
