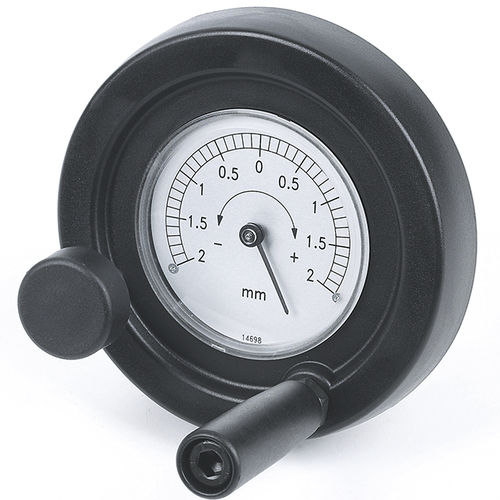

K903 - VOLANTINO DI MANOVRA PIENO CON SEDE INDICATORE-CON MANICO GIREVOLE E POMELLO DI BLOCCAGGIO
Materiale: Poliammide rinforzata e stabilizzata.
Resistente ad olii e grassi.
Superficie: Satinata.
Colore: Nero (RAL 9011).
Inserto Principale:
Boccola con foro liscio passante in acciaio zincato
(tolleranza H11).
Indicatore Montabile:
Utilizzare Indicatori gravitazionali modelli serie K650
o K660. L’indicatore può essere usato solo in posizione
verticale (asse macchina orizzontale). L’indicatore e il
relativo grano di fissaggio d7 sono da acquistare
separatamente. Per informazioni ulteriori sugli indicatori
consultare pag. K-24/25.
(*) Con l’adattatore KS08050.T01 è possibile montare
l’indicatore K650080.
Inserto laterale:
Boccola in ottone con foro filettato passante.
Manico laterale:
Manico girevole Art.M144 (vedere capitolo M a pag. 8).
Volantino di Fissaggio:
Vol. cilindrico G793-36 con prigioniero filettato (vedere
capitolo G pag. 16). Nero (RAL9011).ATTENZIONE: la
dimensione Q2 del volantino di serraggiodeve essere
scelta dal cliente in base alle dimensionidel macchinario
su cui viene applicato il volantino.Per il modello
K901-130 il volantino di serraggio è sostituito con il
galletto L751-32 (vedere capitolo L pag. 19).
Per eventuali sistemi di fissaggio, l’esecuzione di linguette e/o fori quadri, prego consultare
le note tecniche allegate al catalogo.
