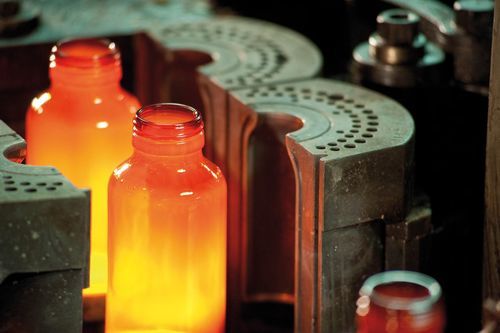

Dispositivo di chiusura ad apertura rapida E-MOC

Panoramica
Il E-MOC è un meccanismo di apertura/chiusura potenziato sviluppato dall'esperienza pluriennale nelle vetrerie. Semplifica il processo di formatura e integra un sistema di raffreddamento orientato al processo, personalizzabile in base alle esigenze del cliente. Questa descrizione presenta le principali caratteristiche e i benefici produttivi dell'E-MOC.

Sistema di raffreddamento
Il E-MOC è un dispositivo avanzato di scambio termico. Il flusso d'aria può essere gestito in zone distinte per servire sia lo stampo di soffiaggio che lo stampo di preforma.

• Stampo di soffiaggio
• Stampo di preforma

Tecnologia di raffreddamento
L'analisi del trasferimento di calore coniugato (specifiche di raffreddamento, temperatura dello stampo, trasferimento termico e comportamento del vetro) viene utilizzata nelle simulazioni per definire le regole di raffreddamento e ottimizzare i profili di temperatura dello stampo.

Meccanismo — Leve e movimento parallelo

• Aumento della durata degli stampi
• Più facile swabbing (pulizia)
• Angolo di sgancio più efficiente

Progettato con simulazioni strutturali

• Maggiore forza di serraggio
• Movimento di apertura/chiusura scorrevole
• Serraggio più efficiente

Cambio lavoro con E-MOC

• Più veloce
• Più semplice

E-MOC montato in alto

• Più efficiente
• Più flessibile

Design & Manutenzione
Con i meccanismi montati in alto la sezione rimane libera, permettendo l'installazione di pistoni a corsa più lunga. La manutenzione può essere effettuata in officina mentre la macchina è in funzione.

Vantaggi di raffreddamento
Raffreddamento del blank (raffreddamento assiale E-MOC)

• Raffreddamento efficiente dal centro dello stampo
• Maggiore omogeneità orizzontale della temperatura
• Facile regolazione verticale del profilo di temperatura con tappi
• Copertura 360° completa
• BASSA pressione ventola e richiesta di portata massica
• Raffreddamento indipendente di blank e neck ring

CFD & Regolazione
La velocità del flusso d'aria controllata da CFD consente un controllo preciso del profilo di temperatura dello stampo. Il raffreddamento è regolabile tramite:

• Numero di fori in alto & in basso
• Diametro dei fori
• Distribuzione circumferenziale

Raffreddamento dello stampo
Il raffreddamento assiale E-MOC garantisce un raffreddamento efficiente dal centro verso l'esterno, omogeneità orizzontale della temperatura, facile taratura verticale con tappi, copertura 360°, basse esigenze di pressione e portata ventilatore, circuiti indipendenti per blank e neck ring e assenza di perdite d'aria nella cavità dello stampo.

Raffreddamento del neck ring

• Regolabile per tutte le posizioni di inversione
• Efficace per tutte le cavità

Materiale correlato
Catalogo PDF disponibile per il prodotto E-MOC (documento elencato nei media del prodotto).

Specifiche tecniche

• Nome / modello del prodotto: E-MOC
• Meccanismo di apertura/chiusura potenziato per macchine di formatura
• Dispositivo avanzato di scambio termico con capacità di raffreddamento assiale (360°)
• Simulazione di trasferimento di calore coniugato utilizzata per definire specifiche di raffreddamento e profili di temperatura dello stampo
• Controllo della velocità del flusso d'aria guidato da CFD per la gestione della temperatura dello stampo
• Raffreddamento regolabile tramite numero e diametro dei fori e distribuzione circumferenziale
• Raffreddamento indipendente di blank e neck ring
• Opzione meccanismo montato in alto; sezione libera per consentire pistone a corsa più lunga e manutenzione in officina
• Progettato con simulazioni strutturali per aumentare la forza di serraggio e migliorare la scorrevolezza apertura/chiusura
