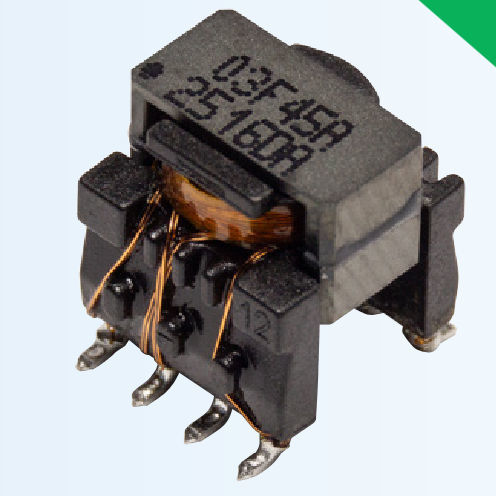

Trasformatore di potenza HVMA03F45A-ST8S

incapsulatoper automotiveper convertitore

La linea di prodotti Bourns Custom Magnetics presenta il trasformatore per driver di gate HVMA03F45A-ST8S. Il trasformatore è di grado automobilistico e conforme alla norma AEC-Q200 Il trasformatore per driver di gate Bourns® modello HVMA03F45A-ST8S è progettato con una distanza di dispersione di 8 mm per una tensione di esercizio di 850 V, ideale per le nuove applicazioni nei veicoli elettrici (EV) che richiedono un’elevata tensione di isolamento. Le applicazioni tipiche nel settore automobilistico includono l’alimentazione del gate dei transistor, l’alimentazione dei circuiti di gestione della batteria e l’alimentazione isolata tra sistemi di tensione separati in un veicolo ibrido. Questo trasformatore presenta un ampio intervallo di temperature di funzionamento, da -40 °C a +125 °C, per il funzionamento in Classe F. Il contenitore SMT ad alta distanza di dispersione presenta un ingombro ridotto unico nel suo genere per una tensione di esercizio elevata. Questo trasformatore per gate driver è progettato per una frequenza di commutazione compresa tra 50 kHz e 380 kHz e fornisce una potenza di uscita fino a 3 Watt. Il trasformatore può essere utilizzato con numerosi circuiti integrati di controllo per driver di gate a frequenza fissa o variabile. Il modello HVMA03F45A-ST8S può essere personalizzato per altre tensioni di uscita e applicazioni. Si prega di contattare Bourns per ulteriore assistenza tecnica e informazioni sulla compatibilità con i circuiti integrati. Caratteristiche Frequenze di commutazione da 50 kHz a 380 kHz Elevata tensione di esercizio di 850 V Trasformatore SMT con distanza di dispersione di 8 mm Isolamento di base conforme alle norme IEC 61558-2 e IEC 60664-1 Temperatura di esercizio: da -40 °C a +125 °C
