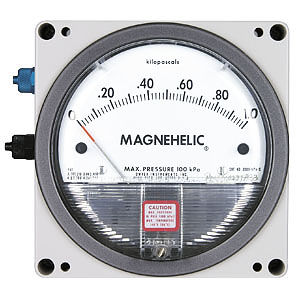

Manometro differenziale M2000/2300-U150

analogicoda pareteIP54

I manometri differenziali MAGNEHELIC della serie 2000 sono particolarmente adatti a misurare pressioni positive, negative (vuoto) o differenziali in un campo di 60 Pa fino a 30 kPa, e in un campo da 30 Pa fino a 10 kPa per l'indicazione del punto zero di media scala. Fatta eccezione per i calibri con range 0-60 Pa e 0-100 Pa che devono essere sempre montati in posizione verticale, altri misuratori possono essere montati in qualsiasi posizione, da verticale a orizzontale. Tuttavia, dopo l'installazione devono essere calibrati a zero. Il cuore del manometro differenziale M2000 è un accoppiamento magnetico tra membrana e lancetta. Un diaframma con O-ring integrato separa i due compartimenti di pressione. Il movimento della membrana viene trasmesso per mezzo di un collegamento rigido ad una molla a balestra appositamente adattata al rispettivo campo di misura. All'estremità flessibile della molla è montato un piccolo magnete permanente che deflette l'indice fissato su un albero elicoidale ferromagnetico su un cuscinetto in zaffiro. Corpo in plastica U150 per montaggio a parete. I manometri differenziali magnetici M2000 possono essere integrati in un involucro di plastica (U150) per il montaggio a parete. L'involucro in plastica U150 è composto da due parti: La parte anteriore ospita il manometro Magnehelic 2000 ed è pronta per il collegamento. La parte posteriore è facilmente utilizzabile per il montaggio senza contropezzo frontale nel rispettivo punto di misura mediante viti a testa cilindrica M4. Il pezzo anteriore con il manometro non deve essere montato sulla parte posteriore già fissata fino alla messa in funzione. Per i campi di misura del I manometri differenziali magnetici e per i dati tecnici fare riferimento alla scheda tecnica della Serie 2000.
