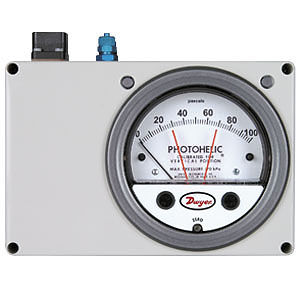

Gli strumenti di misura della pressione GB 3002 sono dotati di due indicatori elettronici (regolabili in continuo) che possono essere impostati e letti indipendentemente l'uno dall'altro. In questo modo si garantisce che l'indicazione del valore reale non venga in alcun modo influenzata meccanicamente. I relè di commutazione sono azionati da due fototransistor per il controllo dei limiti inferiore e superiore e sono inoltre amplificati da due relè di potenza. Questo sistema è privo di banda morta. L'impostazione dell'interruttore può essere eseguita molto facilmente dalla parte anteriore mediante manopole esterne nella parte anteriore dello strumento.
pressione differenziale pneumatica
ingresso e due elettrici
commutazione a potenziale zero
uscita
negativo (vuoto) e differenziale
pressione (misurazione
varia da 0-60 Pa
fino a 0-30 kPa)
la pressione differenziale
valore preimpostato sul setpoint
è raggiunto.
da due LED (Duo-LED) con
commutazione rosso/verde
figurare
---
