Apparecchio di misura di pressione GBDS6042

digitalecapacitivoa pressione differenziale

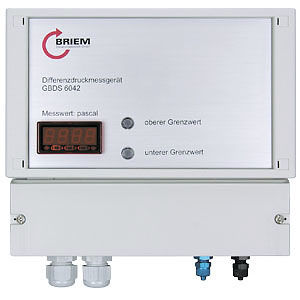

Lo strumento di misura della pressione differenziale GBDS 6042-S-Q con display digitale, segnale di uscita analogico, due contatti di commutazione per limite basso e alto, buzzer e pulsante di quit è montato in una custodia in plastica per il montaggio a parete. Gli strumenti vengono utilizzati preferibilmente in ospedali, laboratori e camere bianche. Sono esenti da manutenzione e a prova di sovrapressione. Il segnale di uscita lineare è di 0-10 V o 4-20 mA. La pressione differenziale viene visualizzata su un display digitale a 3 1⁄2 cifre con elementi LED rossi. Entrambi i set point funzionano indipendentemente l'uno dall'altro e sono regolabili in modo continuo su tutto il campo di misura tramite i tasti di programma. Le differenze di commutazione possono essere selezionate liberamente. Lo stato di commutazione attuale è indicato da due LED del valore limite (con commutazione rosso/verde) che si illuminano in verde o rosso per indicare che il valore limite impostato è stato superato. Se uno dei valori limite liberamente programmabili è stato superato, dopo un certo periodo di tempo (il tempo di ritardo può essere impostato da 1 secondo a 100 minuti) viene emesso un segnale acustico (tramite il buzzer integrato). Tuttavia, i LED del valore limite continuano a mostrare il colore del segnale fino a quando il motivo della violazione del valore limite non è stato eliminato. Inoltre, un cicalino esterno e un pulsante di disattivazione possono essere collegato ai terminali. Il buzzer interno ed esterno può essere resettato alternativamente tramite il pulsante di disattivazione interno o esterno. Lo strumento è collegato elettricamente da due M 16 pressacavi con morsetti a vite e pneumaticamente mediante due prigionieri di collegamento a pressione per tubi con larghezza interna di 4 mm.
