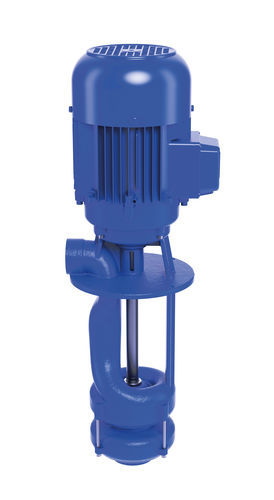

Pompa centrifuga HEF301...303

per liquidi refrigerantielettricasemisommersa

Le pompe ad immersione HEF301...303 sono pompe centrifughe semplici con la girante montata sull'estensione dell'albero motore. Sono montate sulla parte superiore del contenitore, con l'estensione della pompa immersa nel refrigerante. La serie di pompe HEF massimizza l'efficienza idraulica con il suo design a girante chiusa. La pompa e il motore formano un'unità compatta e salvaspazio, e il meccanismo della pompa è senza guarnizioni. Il livello massimo del refrigerante deve rimanere a pochi millimetri sotto la flangia di montaggio. Le giranti chiuse sono una caratteristica di questa serie.

Applicazioni

• Tipi di fluidi: refrigeranti
• Viscosità cinematica: 1 mm²/s (1 cSt)
• Temperatura di pompaggio: 0...60° C

Costruzione

• Corpo pompa: ghisa
• Coperchio: ghisa
• Giranti: acciaio fuso
• Albero: acciaio
• Livello di rumore: 60 dBA (HEF301/250), 66 dBA (HEF302/320...HEF303/380)

Dati tecnici (Selezione)

• HEF301/250: Portata volumetrica alla testa manometrica: 300 l/min / 10 m, Altezza: 294 mm, Profondità di immersione: 250 mm, Peso: 18,0 kg, Potenza: 0,75 kW, Tensione: 220-240 V / 380-415 V, Frequenza: 50 Hz, Corrente: 3,24 A / 1,87 A, Velocità: 2850 1/min
• HEF302/320: Portata volumetrica alla testa manometrica: 300 l/min / 20 m, Altezza: 350 mm, Profondità di immersione: 311 mm, Peso: 28,0 kg, Potenza: 1,5 kW, Tensione: 220-240 V / 380-415 V, Frequenza: 50 Hz, Corrente: 5,5 A / 3,2 A, Velocità: 2880 1/min
• HEF303/380: Portata volumetrica alla testa manometrica: 300 l/min / 30 m, Altezza: 408 mm, Profondità di immersione: 371 mm, Peso: 36,0 kg, Potenza: 2,2 kW, Tensione: 220-240 V / 380-415 V, Frequenza: 50 Hz, Corrente: 7,8 A / 4,5 A, Velocità: 2890 1/min

Caratteristiche / Specifiche tecniche

• Serie: HEF301...303
• Tipo di pompa: Centrifuga, immersione
• Tipo di girante: Chiusa
• Montaggio: Parte superiore del contenitore, estensione immersa nel refrigerante
• Meccanismo della pompa senza guarnizioni
• Design compatto e salvaspazio
• Adatto per refrigeranti a bassa viscosità
• Intervallo di temperatura operativa: 0 a 60°C
• Materiali: Corpo pompa e coperchio (ghisa), Giranti (acciaio fuso), Albero (acciaio)
• Livello di rumore: 60–66 dBA a seconda del modello
• Gamma di potenza: 0,75–2,2 kW
• Opzioni di tensione: 220-240 V, 380-415 V, 460 V
• Frequenza: 50/60 Hz
• Velocità: 2850–3480 1/min
