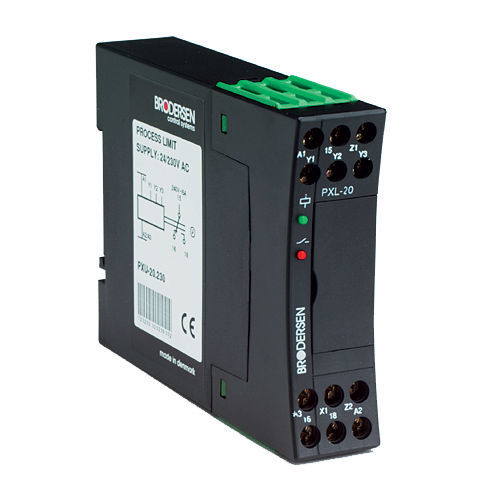

Convertitore/isolatore di segnale PXL-20

4-20 mAsu guida DIN

Un relè per il monitoraggio della soglia su uno dei 5 tipi comuni di segnali di processo. Ad esempio, in base a un'applicazione con un PLC senza ingressi analogici, la soglia può essere registrata tramite un ingresso digitale. I processori veloci possono utilizzare un valore solido in uscita dal relè di soglia. Un relè di soglia per il monitoraggio o il controllo di tipi comuni di segnali di processo segnali di processo. Il segnale di processo da monitorare viene selezionato sul pannello frontale il segnale di processo da monitorare viene selezionato sul pannello frontale e il valore di soglia viene regolato tramite un potenziometro sul frontale del relè. Quando il segnale di ingresso raggiunge la soglia più l'isteresi, il relè di uscita si attiva. Quando il segnale di ingresso segnale di ingresso scende e supera la soglia, meno l'isteresi, il relè si diseccita isteresi, il relè si diseccita. L'isteresi è regolabile sul frontale, ±0,5 - 20%. Collegando 2 terminali, il relè può essere invertito. Un LED rosso indica se il relè è eccitato. È disponibile anche una funzione di blocco in cui il relè, dopo essersi attivato, resta dopo l'attivazione, il relè rimarrà alimentato, indipendentemente dall'ingresso, fino a quando il ponticello di blocco o la tensione di esercizio non saranno tensione di esercizio. Tipicamente utilizzato nei circuiti di sicurezza. Caratteristiche - Ingresso 0 - 5V/0-10V/-10-+10VDC/0-20/4-20mA in un'unica versione. - Setpoint regolabile. - Isteresi regolabile ±0,5-20%. - Blocco automatico (Latch). - Inversione della funzione del relè. - Uscita a stato solido no/nc. - Tensione di funzionamento 24VDC, 24/115VAC o 24/230VAC
