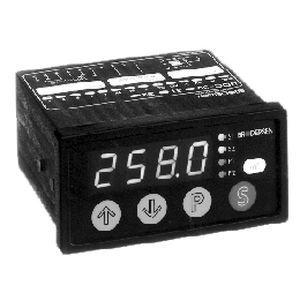

Indicatore di processo UDC-32

di temperaturadi posizionedi potenza

L'UDC-32 di Brodersen è un controllore digitale da pannello con display a LED a 4 cifre. Il misuratore di pannello viene utilizzato per il monitoraggio e la misurazione diF - tensione AC/DC - corrente AC/DC - Temperatura con PT-100/500/1000, Ni-100, termistori e termocoppie. La temperatura è completamente linearizzata dal microprocessore incorporato. - Segnali di processo standard Il tipo di segnale di ingresso e il campo di misura devono essere specificati al momento dell'ordine del misuratore da pannello. Pannello frontale a prova di spruzzi con display integrato, indicatori LED e tastiera a 4 pulsanti per la programmazione della regolazione. Versione disponibile con isolamento galvanico tra segnale di ingresso e alimentazione. Il controller del pannello è basato su microprocessore e completamente programmabile dalla tastiera: - Selezione della modalità di uscita a relè con 6 diverse modalità di uscita. - Scala minima/massima. - Posizione del punto decimale. - Setpoint (1 o 2). - Isteresi (sotto o sopra il setpoint). - Correzione della lettura (in caso di deviazione tra il valore di misura effettivo e la lettura). - Tempo di aggiornamento del display (0-10,0 sec.). - Ritardo di attivazione, relè di uscita 1 e 2 singolarmente (0-100,0 sec.). - Ritardo di rilascio, relè di uscita 1 e 2 singolarmente (0-100,0 sec.). Le impostazioni sono memorizzate in una EEPROM e la modifica accidentale delle impostazioni preprogrammate è evitata grazie alla funzione di blocco della tastiera. Uno o due relè di uscita (UDC-32) con indicazione a LED del relè eccitato. Alloggiamento standardizzato (96 x 48 mm) con terminali a innesto sul retro. Versioni con isolamento galvanico tra segnale di ingresso e alimentazione.
