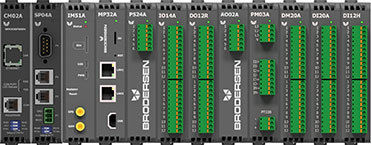

Unità terminale remota Ethernet 93260#34

RS-232RS-485

Panoramica
Configura i sistemi RTU32 selezionando CPU, alimentazione e moduli I/O. Le interfacce di comunicazione includono 2 x Ethernet e USB; le opzioni CPU sono scalabili via software su diverse gamme di prestazioni. Il configuratore supporta licenze incrementali: aggiungi velocità CPU, driver, RAM o I/O in seguito secondo necessità.

Panoramica RTU32N
RTU32N disponibile con o senza I/O integrati. Interfacce: 2 x Ethernet, 4 porte COM e 2 x USB. I/O integrate espandibili tramite Brodersen LocalBus. Include monitoraggio dell'alimentazione nelle varianti applicabili.

Varianti CPU

• MP32A Standard con connettore USB A
• MP32A_REV_B USB con connettore M8
• MP32A_REV_C con RS232/RS485 e connettore M8
• MP32A_REV_D 900/1800 MHz con USB M8
• MP32A_REV_E 900/1800 MHz con M8 come RS232/485

Opzioni alimentazione
RTUM PS Type: 10-30 VDC
RTUM PS Type: 20-60 VDC
RTUM PS Type: 60-150 VDC
RTUN PS Type: 10-30 VDC
RTUN PS Type: 30-60 VDC

Varianti I/O e tipi analogici

• 28 I/O (16 DI, 8 DO, 4 AI)
• 42 I/O (20 DI, 8 DO, 8 DIO, 6 AI)
• Basic senza I/O e display

Opzioni ingressi analogici: Tensione o Corrente

Varianti di ridondanza

• R1 — CPU ridondanti con I/O ridondanti identici; CPU connesse tramite dispositivo CM02A e cavi.
• R2 — CPU ridondanti con I/O condivisi; CPU posizionate affiancate e connesse tramite RL02A (REDLINK). Richiede una variante CPU con connettore USB.
• R3 — CPU ridondanti con I/O condivisi posizionati tra le CPU; connessione tramite CM02A e cavi.

Opzioni di prestazioni e protocolli
Gli elementi opzionali (driver, velocità CPU, RAM, I/O) sono abilitati tramite licenza RTU. Seleziona il minimo necessario ora e acquisisci licenze aggiuntive in seguito. Nota: alcune funzionalità non sono aggiornabili tramite licenza.

Selezione I/O e backplane
I/O integrate ed espansione tramite Brodersen LocalBus (LB2). Il configuratore esegue il calcolo della potenza del bus LB2 e il dimensionamento dei blocchi durante la selezione.

Distinta base ed esportazione file
Il configuratore genera una distinta base (BOM) che può essere salvata o esportata in CSV (separatore virgola o punto e virgola). Le BOM salvate possono essere ricaricate per configurazioni ripetute.

Specifiche tecniche

• Famiglia prodotto: serie RTU32
• Interfacce (RTU32M): 2 x Ethernet, USB (USB/COM aggiuntivi a seconda della CPU)
• Interfacce (RTU32N): 2 x Ethernet, 4 porte COM, 2 x USB
• Opzioni CPU: gamme scalabili via software circa 200–900 MHz e 900–1800 MHz (più revisioni MP32A)
• Configurazioni I/O: 28 I/O (16 DI, 8 DO, 4 AI); 42 I/O (20 DI, 8 DO, 8 DIO, 6 AI); Basic senza I/O/display
• Ingresso analogico selezionabile in Tensione o Corrente
• Intervalli di alimentazione: 10–30 VDC, 20–60 VDC, 30–60 VDC, 60–150 VDC (a seconda della variante)
• Tipi di ridondanza: R1, R2 (REDLINK), R3
• Espansione I/O: Brodersen LocalBus (LB2) con calcolo potenza e dimensionamento blocchi
• Licenze: driver fieldbus/protocol e opzioni di prestazione gestiti da licenza
• Funzioni del configuratore: export BOM (CSV), caricamento BOM salvate, selezione CPU, alimentazione e I/O configurabile
• Include monitoraggio alimentazione nelle varianti applicabili
