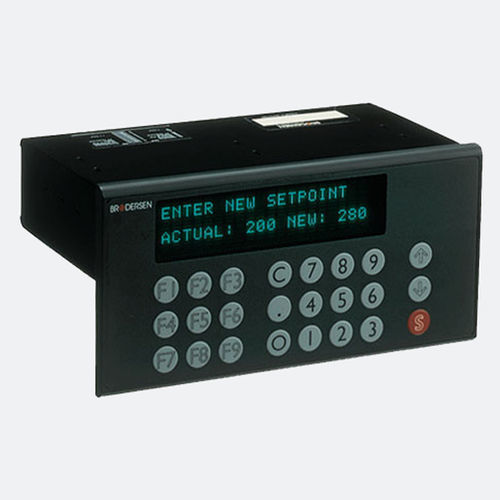

Pannello operatore con tastiera UCT series

ad incastro320 x 200LCD

I display di testo e i pannelli operatore Brodersen forniscono all'operatore informazioni rilevanti, ad esempio sulle condizioni operative e sulle variabili effettivamente misurate, quando l'impianto funziona normalmente, e lo avvisano in caso di malfunzionamento. Le informazioni vengono trasferite da un PLC o da un altro controllore e convertite in messaggi chiari e semplici sul display, sotto forma di testi fissi o di una combinazione di testo fisso e variabile misurata corrente. I pannelli operatore hanno 2 righe di testo con 20 caratteri e una capacità massima di 200 messaggi. Ogni messaggio può includere fino a 16 cifre dinamiche. Se lo desidera, l'operatore può digitare direttamente nel PLC e modificare i parametri o implementare le funzioni pre-programmate, scegliendo tra pannelli con 4 o 24 tasti. I pannelli operatore vengono forniti con diverse opzioni per il collegamento al controllore, ad esempio con un'interfaccia parallela per il collegamento diretto alle uscite digitali del controllore, con un'interfaccia seriale che include i driver per la maggior parte dei PLC o con l'emulazione terminale VT100. La programmazione dei testi è perfettamente semplice e si effettua con un normale PC o collegando direttamente una tastiera PC. Se è necessario stampare i messaggi sul display, compresa l'ora, a scopo di documentazione o di registrazione dei dati, è possibile collegare una stampante. Il design elegante e le dimensioni ridotte dei display per messaggi Brodersen sono stati studiati su misura per essere incorporati in una console o in un pannello di controllo.
