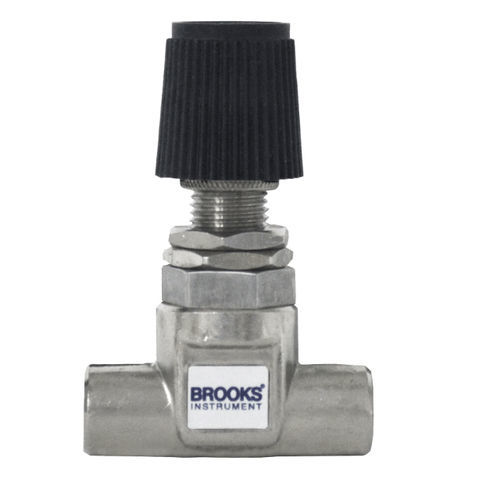

Valvole di controllo del flusso di gas e liquidi a basso flusso
Le valvole di controllo del flusso Brooks® NRS™ (non-rising stem) sono progettate specificamente per applicazioni di gas e liquidi a flusso estremamente basso. Sono disponibili modelli diritti e ad angolo di 90° in acciaio inossidabile. Ideale per i rotametri con valvole a spillo, la linea permette il controllo del flusso della valvola a spillo regolando un ago conico scorrevole. Questo previene l'incollaggio causato da corpi estranei nel fluido. Queste valvole di controllo del flusso sono particolarmente adatte per requisiti di controllo precisi e possiedono un elevato rapporto giri/sollevamento. Il flusso è costante per qualsiasi posizione dello stelo.
Sei aghi con diversi coni forniscono un'ampia scelta di campi di flusso. Gli aghi e gli orifizi possono essere cambiati senza rimuovere il corpo della valvola dalla linea (vengono utilizzati due diversi orifizi, uno per le dimensioni dell'ago 1-3, un altro per le dimensioni 4-6).
Caratteristiche
- Caratteristiche di flusso liscio non invertente
- Flusso costante in qualsiasi posizione dello stelo
- Quindici giri da completamente aperto a completamente chiuso forniscono un alto rapporto rotazione-alzata per una risoluzione eccellente
- Sei coni d'ago intercambiabili, ognuno dei quali aumenta la capacità di un fattore approssimativo di tre
- La guarnizione O-ring non può essere danneggiata da un serraggio eccessivo
- Dadi di montaggio a pannello inclusi come standard
- Attacchi NPT da 1/8" lavorati integralmente nel corpo
Per l'uso con
- Misuratori di portata massica
- Misuratori di portata ad area variabile
Differenziatore
Progettato per applicazioni a flusso estremamente basso
Modelli dritti e ad angolo di 90° disponibili
Ampia scelta di gamme di flusso
---
