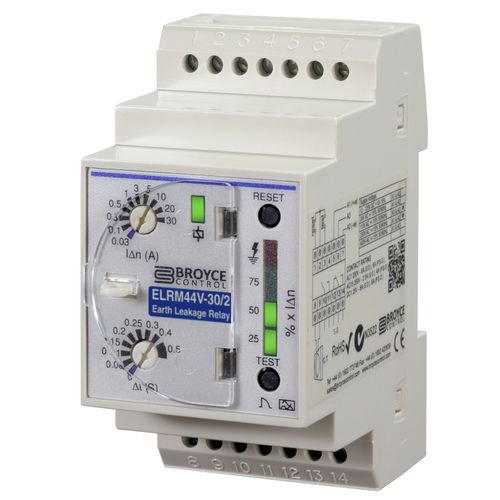

Relè di protezione con dispersione a terra ELRM44V-3/2

1NA1NA/NCsu guida DIN

- Tipo A - Relè con dispersione verso terra - Entrambi i relè interni configurati per l'eccitazione all'intervento - Livello di intervento selezionabile (0,03 - 3A) e ritardo (0 - 0,5s) - Pulsanti locali (e remoti opzionali) Test/Reset - Alimentazione ausiliaria isolata - 1 x SPDT/1 x SPNO Uscite a relè - Larghezza 44 mm, montaggio su guida DIN Questo prodotto viene utilizzato in combinazione con un trasformatore di corrente di bilanciamento del nucleo esterno (CBCT) e rileverà le correnti continue sinusoidali alternate e pulsanti residue. Entrambi i relè interni sono configurati in modo che si attivino all'intervento su questo particolare prodotto. Un livello di intervento e un ritardo di intervento regolabili consentono di impostare il prodotto in base al tipo di installazione da proteggere. Quando il livello di corrente di dispersione monitorato supera il livello di intervento impostato, l'unità scatta. Tipicamente, il prodotto viene utilizzato in combinazione con un dispositivo di commutazione esterno (cioè lo shunt trip) ed è tipicamente controllato dall'uscita a relè principale (RLY1). Esiste la possibilità di utilizzare la seconda uscita a relè (RLY2) che può essere utilizzata per azionare una lampada da pannello, ad esempio per l'indicazione visiva. Per alimentare questo prodotto è necessaria un'alimentazione ausiliaria.
