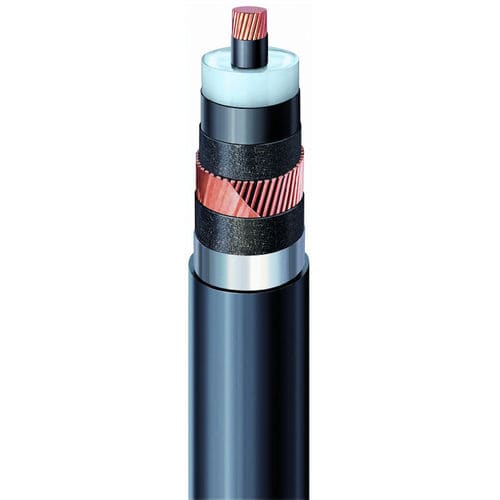

XDRCU-ALT Cavo unipolare per
500/290 (550) kV
con schermo in filo di rame e alluminio
guaina laminata
Costruzione
* Conduttore in rame, a trefolo tondo o segmentato, a scelta con acqua longitudinale
barriera
* Strato semiconduttore interno saldamente legato a
l'isolamento XLPE
* Isolamento principale XLPE, reticolato
* Strato esterno semiconduttore saldamente legato a
l'isolamento XLPE
* Schermo a filo di rame con semiconduttore
nastri di rigonfiamento sopra e sotto come barriera d'acqua longitudinale
* Foglio di alluminio, sovrapposto e incollato come radiale
barriera di diffusione legata al sottosuolo
* Guaina termoplastica come protezione meccanica, opzionale con semiconduttore
e/o strato ignifugo
Osservazioni
Lo strato semiconduttore interno, il principale XLPE
isolamento e lo strato esterno semiconduttore
sono estruse in un'unica operazione applicando un secco
indurimento e un metodo di raffreddamento ad acqua o azoto.
Caratteristiche
* Peso ridotto
* Basse perdite
* Basso costo
* Design collaudato a livello internazionale
* Adatto alla maggior parte delle applicazioni
Norme
IEC 62067
---
