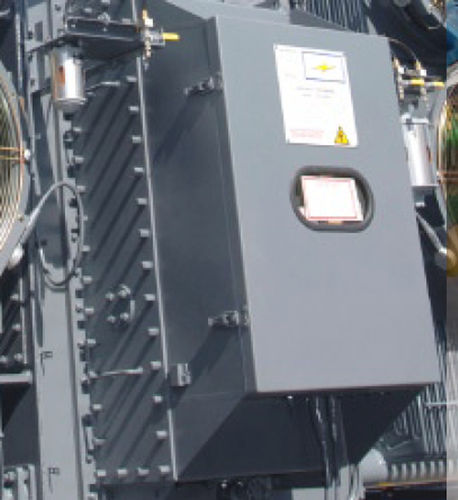

Commutatore sottocarico

I commutatori sotto carico della serie AE si basano sui risultati positivi della progettazione della gamma AT. L'AE utilizza molte parti comuni dell'AT, compreso l'intero meccanismo di azionamento. Questa gamma ha un massimo di 17 posizioni di maschiatura (16 passi) ed è possibile per la regolazione lineare e 33 posizioni di maschiatura (32 passi) per la regolazione di retromarcia o di rotta/fine. L'apparecchiatura può essere utilizzata per regolare trasformatori trifase progettati per tensioni di sistema di 33kV e 66kV in qualsiasi posizione dell'avvolgimento. L'AE può funzionare anche su trasformatori progettati per sistemi trifase con messa a terra a 132kV che regolano all'estremità neutra dell'avvolgimento. La corrente nominale massima è di 500A, con capacità di sovraccarico secondo IEC 60354 e IEC 60076-7.
