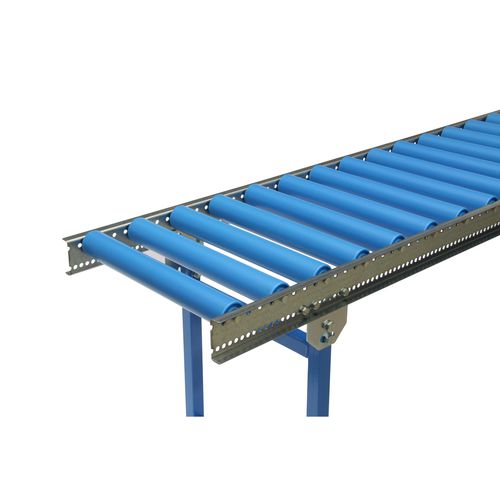

Telaio:
Acciaio zincato 20/70/20 x 2 mm a U con barre trasversali avvitate.
Rulli di supporto:
Tubo di plastica blu Ø 50 x 2,8 mm con cuscinetti a sfera, assi avvitati Ø 8 mm
Curve:
Raggio interno 800 mm
Rulli di supporto continui o in modalità multi-split.
Larghezza 200 - 300 mm continuo
Larghezza 400 mm in 2 elementi
Larghezza 500 - 600 mm in 3 elementi
Larghezza 800 mm in 4 elementi
Nota bene:
* Nota: Se la distanza tra gli assi è di 75 mm forniamo: invece di 1000 mm - 975 mm; invece di 2000 mm - 1950 mm. Supporti e accessori vedi a pagina 191.
Per il trasporto di merci fino a circa 25 kg ciascuno.
La base della merce deve essere piana e stabile, oppure può essere dotata di barre longitudinali nella direzione del trasporto.
Il trasportatore a rulli deve essere sempre più largo della merce selezionata.
La merce più piccola deve poggiare su almeno 3 assi a rulli contemporaneamente. (distanza assi x 3 = lunghezza minima)
È possibile combinare più binari per formare lunghezze maggiori (sono possibili lunghezze speciali).
Gli intervalli dei supporti non dovrebbero essere superiori a 2 m. Se più elementi sono combinati, i supporti devono essere posizionati sotto gli elementi di collegamento.
Per il funzionamento in ambienti interni asciutti.
La capacità di carico dipende dalla larghezza dei binari, dalle distanze dei rulli e dagli intervalli dei supporti.
Potete pianificare i trasportatori in base alle vostre esigenze. I trasportatori a rulli leggeri possono essere forniti secondo le vostre specifiche locali.
---
