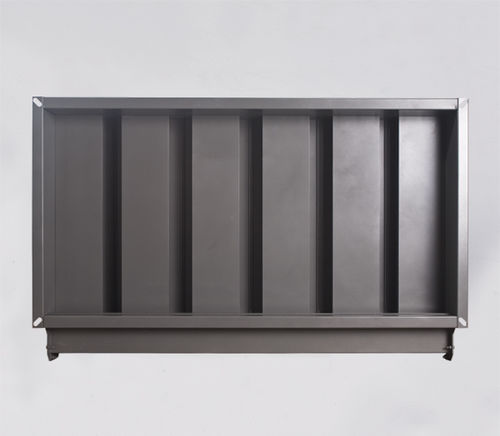

Griglia di presa d'aria BSTF series

griglia di presa d'aria
griglia di presa d'aria
griglia di presa d'aria
Aggiungi ai preferiti
Confronta con altri prodotti


Descrizione

MODELLO - BSTF : Griglia a cassetto con sifone a sabbia. - BSTL : Griglia a sifone a scarico dal basso. MATERIALE L'involucro del prodotto è realizzato in lamiera zincata. USO Le griglie a sifone sono utilizzate alle estremità delle linee di aspirazione e di alimentazione dei condotti dell'aria per proteggere l'impianto di ventilazione pre-filtrando l'aria in ambienti dove la concentrazione di polvere è densa. Ha la struttura della lama di profilo di U e le lame sono installate per disposizione trasversale nell'intelaiatura in direzione verticale. Mentre l'efficienza di ritenzione delle particelle è %30 - %78 per particelle con dimensioni comprese tra 75 - 700 μm, aumenta fino a %70 - %97 per particelle con dimensioni comprese tra 350 - 750 μm. Il principio di funzionamento del cassetto di tipo cassetto a griglia trappola di sabbia è; prima, le particelle di polvere, trasportate con l'aria, colpiscono le lame con l'effetto della forza centrifuga avvenuta e poi vengono separate dall'aria e le particelle si accumulano nel cassetto passando attraverso i fori sul fondo della griglia trappola di sabbia dopo che la polvere può essere semplicemente scaricata dal cassetto. L'unica differenza delle griglie a sifone di scarico inferiore è che scarica la polvere direttamente attraverso i fori del fondo senza raccoglierle nel cassetto. Sono disponibili anche flange da 20, 25, 30 e 35 mm. RIVESTIMENTO - Verniciatura a polvere elettrostatica (i colori standard sono RAL 9010 e RAL 9016) - A seconda della richiesta, vengono forniti anche tutti i colori in altri codici RAL. MONTAGGIO - Installazione con vite - Installazione a canale con bullone M.8 o M.10 CODICE ORDINE Modello / Dimensioni standard / Tipo di rivestimento SIMBOLI W (mm) : Lunghezza del collo H (mm) : Larghezza del collo EPC : Rivestimento in polvere elotoplastico

---
