MODELLO

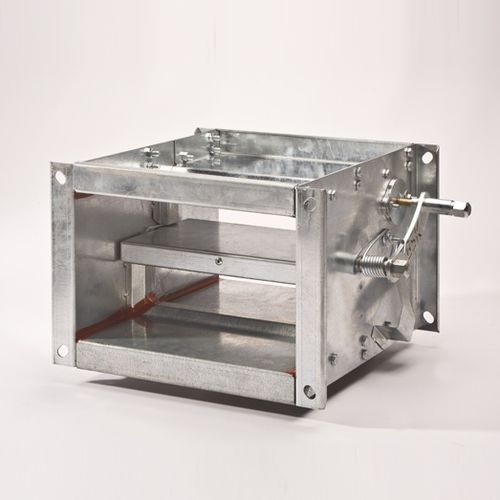

BFDQ:Serranda tagliafuoco rettangolare con fusibile che si scioglie a 72°C
MATERIALE
Prodotti involucro e le lame sono realizzati in lamiera zincata da 1,5 mm e la maniglia della serranda è realizzata in lamiera DKP zincata da 5 mm. Inoltre, tra le pareti delle lame viene utilizzata lana di roccia resistente al fuoco con densità 70 kg/m e spessore 20 mm.
USO
Le serrande tagliafuoco sono utilizzate per prevenire la diffusione del fuoco e del fumo attraverso i sistemi di ventilazione negli edifici. Quando il meccanismo del fusibile raggiunge i 72°C, chiude la pala dell'ammortizzatore azionando la molla di ritorno, impedendo così che il fuoco si diffonda in altri ambienti. Le serrande tagliafuoco possono essere comandate anche con servomotore tramite sistema di automazione. Nelle serrande fumi, la serranda viene aperta da servomotore comandato a 24 Volt o 220 Volt a seconda del segnale che proviene dal sistema di automazione e viene effettuata l'aspirazione dei fumi. Il fusibile è fissato alla superficie su cui è fissata la maniglia dell'ammortizzatore, in modo da poterlo sostituire facilmente. L'installazione delle lamiere di rivestimento l'una sull'altra è realizzata con bullone e dado. Alle giunzioni viene applicato un silicone rosso impermeabile e resistente al fuoco.
MONTAGGIO
Installazione nel condotto dell'aria.
Installazione a parete con elemento di transizione tra parete e parete.
ACCESSORI
WTP : Pezzo di transizione della parete
SM : Servomotore (22 Volt o 220 Volt)
CODICE ORDINE
Modello / Dimensioni standard / Accessori
SIMBOLI
W (mm) : Lunghezza del collo
H (mm) : Larghezza del collo
---
