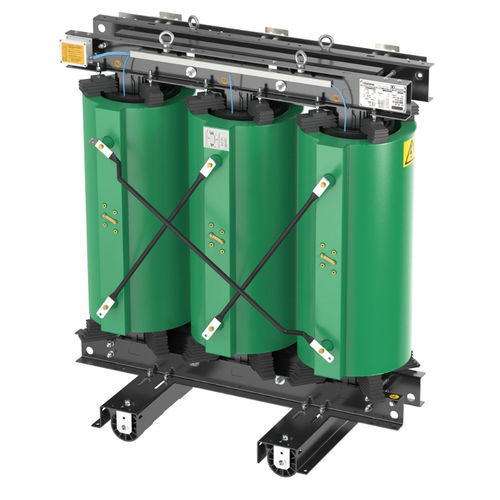

Trasformatore di potenza HC5AIAQBA

di distribuzionein resinaper applicazioni industriali

Panoramica del prodotto
Trasformatore in resina colata HC5AIAQBA per distribuzione da media a bassa tensione. Classe di isolamento 36 kV, potenza nominale 160 kVA. Progettato per impieghi industriali che richiedono funzionamento sicuro e manutenzione ridotta.

Parametri elettrici chiave

• Tensione primaria (Vprim): 33 kV
• Tensione secondaria (Vsec): 400 V
• Potenza a vuoto (Po): 414 W
• Potenza relativa al corto circuito (Pk): 2860 W
• Tensione di corto circuito (Uk): 6 %

Dati tecnici

• Marca: BTicino
• Norme di riferimento: IEC 60076-11 e EN 50708
• Tensioni nominali: 33 kV / 400 V
• Frequenza: 50 Hz
• Potenza nominale: 160 kVA
• Altezza: 1,75 m
• Larghezza: 850 mm
• Lunghezza: 1,6 m
• Serie: Green T.HE

Famiglia / punti di forza

• Unità ad alte prestazioni per condizioni ambientali estreme
• Costruito secondo EN 50708-2-1
• Design eco-compatibile conforme al Regolamento 2019/1783
• Progettato per ridurre il consumo energetico operativo

Documentazione tecnica
Manuale di installazione disponibile. Catalogo Green T.HE e video di presentazione della famiglia di prodotti disponibili per il download.

Caratteristiche / specifiche tecniche

• Codice prodotto: HC5AIAQBA
• Tipo: Trasformatore in resina colata, classe di isolamento 36 kV
• Potenza nominale: 160 kVA
• Tensione nominale (primario/secondario): 33 kV / 400 V
• Frequenza: 50 Hz
• Tensione di corto circuito (Uk): 6 %
• Po (perdite a vuoto): 414 W
• Pk (perdite in corto circuito): 2860 W
• Altezza: 1,75 m
• Larghezza: 850 mm
• Lunghezza: 1,6 m
• Nome della serie: Green T.HE
