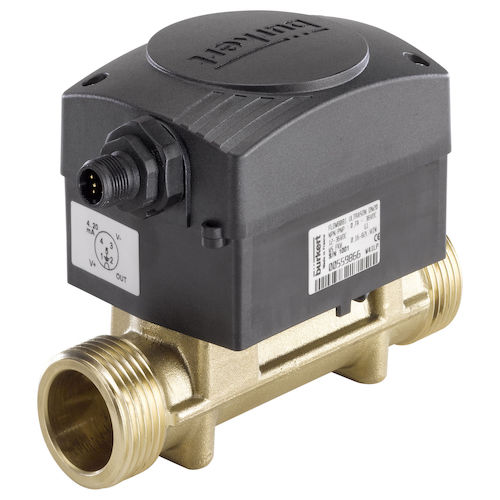

Misuratore di portata ad ultrasuoni 8081

per acquaDN25 - 1"DN15 - 1/2"

Il sensore di portata a ultrasuoni tipo 8081 è destinato alla misurazione del flusso d'acqua. È costituito da un modulo elettronico e da un raccordo in ottone con tubo di misurazione integrato. In combinazione con un regolatore e una valvola di regolazione, si possono realizzare con estrema facilità tratti a portata regolata. Il collegamento elettrico ha luogo tramite un connettore multipolare M12 a 5 pin. In base alla versione, il sensore è dotato delle seguenti uscite: - un'uscita a impulsi o - un'uscita a impulsi e un'uscita di corrente 4-20 mA. Ogni versione è disponibile con tre range di portata diversi: - modello QN 0,6 DN15: da 0,06 a 20 l/min (diametro nominale 0,6 m3/h ossia 10 l/min) - modello QN 1,5 DN15: da 0,1 a 50 l/min (diametro nominale 1,5 m3/h ossia 25 l/min) - modello QN 2,5 DN20: da 0,16 a 82 l/min (diametro nominale 2,5 m3/h ossia 41 l/min) - modello QN 3,5 DN25: da 0,6 a 116 l/min (diametro nominale 3,5 m3/h ossia 58 l/min) - modello QN 6,0 DN25: da 1 a 200 l/min (diametro nominale 6,0 m3/h ossia 100 l/min) Sensore di portata a ultrasuoni funzionante secondo il principio della durata Range dinamico ≥ 1:250 Bassa perdita di pressione Nessun tratto di stabilizzazione necessario all'ingresso o all'uscita
